DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜

一、產品簡介

隨著信息技術和電子計算機技術的迅速發展，現代通信線纜向著寬頻帶，綜合化及數字化方向發展，傳輸信號從單純的語言發展到圖像監控、運程控制計算機網絡數字通信等。為適應信息產業的迅猛發展，滿足計算機技術和通信技術相結合的需要，我公司通過長期的努力，完成了數據及圖像傳輸綜合電纜的研制工作。DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜，該電纜把通信、數據圖像傳輸、自動化管理、計算機網絡連接等多種業務、功能集中在一根電纜中，避免了各系統重復布線的麻煩，節約投資，對系統設備配置具有很大的靈活性，同時也適應對電纜阻燃有較高要求的場所。

二、使用范圍

DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜適用于*信號、消防管理、智能化小區管理，遠程監控和計算機網絡連接綜合布線，可用于語言數據圖像和監控電源等信息的傳輸。

三、企業標準 ，阻燃試驗執行標準GB-12666-90

四、技術要求

DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜要求每組電纜之間感應電流為零，有電源、監控、射頻三種電纜綜合組成，信號傳輸互不干擾、電氣性能穩定，能可靠的傳輸微弱的模擬信號和數字信號，有較強的抗干擾能力，使用壽命長、耐高溫、防水、防腐等。

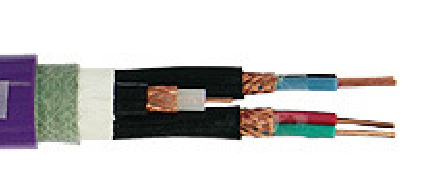

五、結構示意圖（見圖一）



 六、型號規格

型號	規格	結構組成
ZR-SKZP	1	50-2+2*1.0+2*1.5
DW-SKZP	2	50-3+4*1.0+2*1.5
ZR-SKZP	3	75-5+2*1.0+2*1.5
DD-SKZP	4	75-5+4*1.0+2*1.5
DW-SKZP	5	100-7+2*1.0+2*1.5
DD-SKZP	6	100-7+4*1.0+2*1.5

注：1、該型號前加“ZR”表示阻燃綜合電纜，阻燃等級分為A、B、C三級;

2、型號前加“DW”表示，低煙無鹵綜合電纜;

3、型號前加“DD”表示低鹵低煙綜合電纜。

 七、產品電氣性能

同軸電纜電氣性能見表2

主要電氣性能
特性阻抗	衰減常數≤db/100m			回波損耗≥db
	50MHZ	200MHZ	800MHZ	VHF	UHF
75.0±3	4.8	9.7	20.3	20	18

八、主要工作數據導體結構及直流電阻應符合表3

標稱截面	導體結構	20℃時導體直流電阻
	根數	不鍍錫	鍍錫
0.5	16/0.20	39.0	40.1
0.75	24/0.20	26.0	26.7
1.0	32/0.20	19.5	20.0
1.5	30/0.25	13.3	13.7
