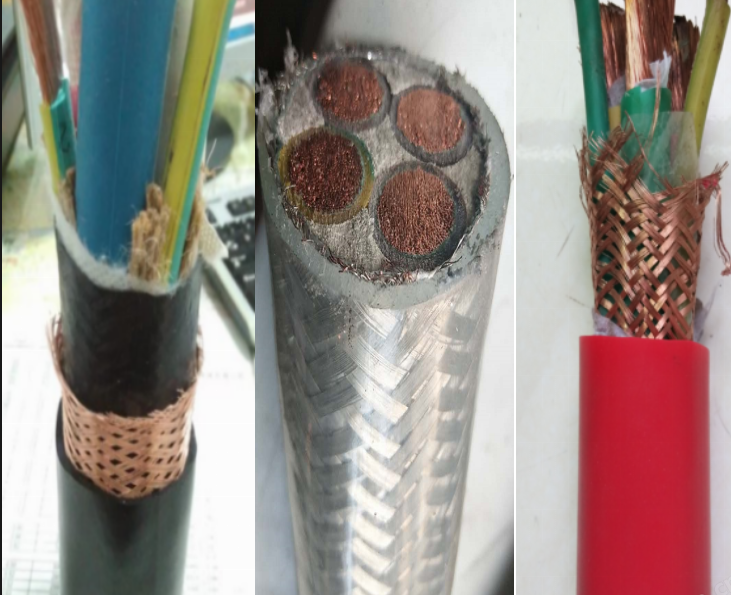

變頻屏蔽電纜BPYJVRP3*120+3*25

變頻屏蔽電纜BPYJVRP3*120+3*25結構設計上解決防干擾能力及絕緣的安全可靠性上顯得尤為重要。（1）電纜本體對外發射電磁波，抑制高次諧波通過電纜對外界的干擾。（2）脈沖電壓對絕緣的影響，防止脈沖電壓對電纜的影響。由變頻器用供電電纜和頻率控制電機組成了的傳動統。它用于頻率控制傳動系統中作供電電纜或連接電纜。該系統的電纜尤其適用于鋼鐵、石油化工、電廠、造紙、紡織、金屬加工等。

詳細介紹

變頻屏蔽電纜BPYJVRP3*120+3*25機械性能：

由于機械裝備大型化，需要電機容量也配套擴大，相應變頻電源的輸出電流也要求增大，但受到大電流變頻元件的限制，進一步提高電流容量技術發展受到限制。但另一方面提高變頻電源輸出電壓相對比較容易， 提高電壓后,中壓變頻電機功率可大幅度增加，此時電纜的電壓等級也須***跟上。目前3.6/6～ 6/10kV中壓變頻電纜已有投入使用，從絕緣結構和電氣、機械、物理性能上說，可以與電力電纜等同，交聯聚乙烯顯然是*絕緣材料，如果在敷設時要求柔軟，采用乙丙橡膠絕緣也有一定的優點。由于工作電壓的提高，高頻電磁波的發射能力明顯增強，所以屏蔽結構要求更完善。在變頻電纜工作條件下，同軸電纜是一種合適的結構，所以變頻電纜的三個主線芯采用同軸結構，總屏蔽的結

構與低壓變頻電纜相同。



變頻屏蔽電纜BPYJVRP3*120+3*25規格

產品規格

BPYJVRP3*1.5+3*0.25變頻電纜     BPYJVRP3*1.5+1*1.0變頻電纜 BPYJVRP3*2.5+3*0. 5變頻電纜     BPYJVRP3*2.5+1*1.5變頻電纜 BPYJVRP3*4+3*0.75變頻電纜       BPYJVRP3*4+1*2.5變頻電纜 BPYJVRP3*6+3*1.0變頻電纜        BPYJVRP3*6+1*4變頻電纜 BPYJVRP3*10+3*1.5變頻電纜       BPYJVRP3*10+1*6變頻電纜 BPYJVRP3*16+3*2.5變頻電纜       BPYJVRP3*16+10變頻電纜 BPYJVRP3*25+3*4變頻電纜         BPYJVRP3*25+1*16變頻電纜 BPYJVPR3*35+3*6變頻電纜         BPYJVRP3*35+16變頻電纜 BPYJVPR3*50+3*10變頻電纜        BPYJVRP3*50+1*25變頻電纜 BPYJVRP3*70+3*10變頻電纜        BPYJVRP3*70+1*35變頻電纜 BPYJVRP3*95+3*16變頻電纜        BPYJVRP3*95+1*50變頻電纜 BPYJVRP3*120+3*25變頻電纜       BPYJVRP3*120+1*70變頻電纜 BPYJVRP3*150+3*35變頻電纜       BPYJVRP3*150+1*70變頻電纜 BPYJVRP3*150+3*25變頻電纜       BPYJVRP3*150+1*95變頻電纜      BPYJVRP3*185+3*35變頻電纜       BPYJVRP3*185+1*70變頻電纜    BPYJVRP3*185+3*25變頻電纜       BPYJVRP3*185+1*95變頻電纜 BPYJVRP3*240+3*35變頻電纜       BPYJVRP3*240+1*95變頻電纜 BPYJVRP3*240+3*50變頻電纜       BPYJVRP3*240+1*120變頻電纜

變頻屏蔽電纜BPYJVRP3*120+3*25型號說明

型號說明：

產品代 號 說 明

系列代號 BP 變頻電纜

絕緣代號 YJ 交聯聚乙烯絕緣

護套代號 V 聚氯乙烯護套

護套代號 E 無鹵低煙聚烯烴護套

屏蔽代號 TP2 同心導體+銅帶屏蔽結構

屏蔽代號 P12 銅帶屏蔽+銅絲編織雙重屏蔽

屏蔽代號 PX12 銅帶屏蔽+鍍錫銅絲編織雙重屏蔽

鎧裝代號 22 鋼帶鎧裝

型號前加ZR為阻燃。

ZRN阻燃耐火。

加P為軟銅絲屏蔽，

P2為銅帶屏蔽，

P3為鋁箔屏蔽。

變頻屏蔽電纜BPYJVRP3*120+3*25產品特點：

1、較低的有效電容；

2、具有屏蔽性能，高密度編織屏蔽及復合屏蔽設計使電纜具有良好的抗電磁干擾、電磁輻射的性能，有利于新型短路自動保護設備的應用。

4、較低且均勻的正（逆）序和零序阻抗，與普通四芯電纜相比極大改善了供電品質：該電纜含有屏蔽層，以防止電磁干擾，傳輸阻抗RX是對屏蔽抗感應和電容耦合的有效性的量度，低傳輸阻抗可提供良好的電磁相容性。

5、*對稱的三芯設計，更好的電磁兼容性，比四芯電纜更好的性能。三根耐侯耐溫樹脂絕緣線芯在縫隙處勻等距絞合，形成一種真正的同心結構。

6、*屏蔽了高次諧波電流分量對其他控制電路的干擾。

7、屏蔽層的截面設計與主線芯達到一定比例，可用作PE接地線芯。

8、電纜導體的Z高工作溫度與絕緣材料相適應。

9、采用低煙無鹵阻燃護層，電纜在發生火災時具有發煙少，無有毒氣體等優點，使用更安全更，也可以制造成耐火燃燒型，可用于危險區域；

10、試驗電壓：3.5kV/5min ；脈沖雷擊電壓：正負10次，40kV不擊穿。

變頻屏蔽電纜BPYJVRP3*120+3*25外徑及重量查詢：

參數	規格	屏蔽層截面不小于mm2	電纜外徑mm	凈重kg/km	導體直流電阻Z大（20℃），Ω/km	載流量 A（40℃）	短路電流kA
							導體	屏蔽層
外徑及重量查詢	3×1.5+3×0.25	2.5	10.20	140	12.1	18	0.125	0.128
	3×2.5+3×0. 5	4	11.90	220	7.41	26	0.208	0.205
	3×4+3×0.75	5	13.70	323	4.61	34	0.333	0.205
	3×6+3×1	6	15.30	420	3.08	44	0.499	0.307
	3×10+3×1.5	6	19.20	615	1.83	51	0.830	0.307
	3×16+3×2.5	10	22.30	819	1.15	82	1.33	0.51
	3×25+3×4	10	28.30	1325	0.727	108	2.08	0.51
	3×35+3×6	16	29.10	1719	0.524	135	2.91	0.82
	3×50+3×10	16	35.00	3399	0.387	155	4.20	0.82
	3×70+3×10	20	40.60	3055	0.268	207	5.84	0.82
	3×95+3×16	20	44.00	4152	0.193	250	7.92	0.82
	3×120+3×25	25	49.50	5074	0.153	292	10.0	1.28
	3×150+3×35	25	55.20	5412	0.124	335	12.5	1.28
	3×185+3×35	30	72.6	6975	0.0991	410	15.4	1.28
	3×240+3×50	30	84.5	9055	0.0754	532	19.9	1.28
