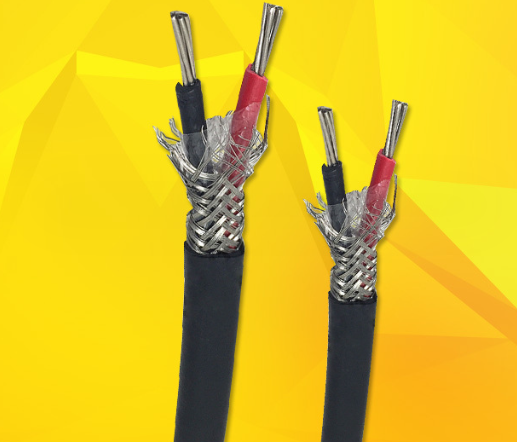

- 產品名稱：低煙無鹵阻燃熱電偶用補償電纜WDZ-KX-YYP
- 添加時間：2025-02-22 16:01:09
- 推薦度：
低煙無鹵阻燃熱電偶用補償電纜WDZ-KX-YYP
適用范圍
低煙無鹵阻燃熱電偶用補償電纜WDZ-KX-YYP主要適用于核電站、地鐵、艦船、高層建筑、圖書館、車站、機場等人流密集、要求安全這幾年來場所。
低煙無鹵阻燃熱電偶用補償電纜WDZ-KX-YYP執行標準
低煙無鹵阻燃熱電偶用補償電纜WDZ-KX-YYP執行GB/T4989-94標準（等效采用IEC584-3.1989標準）。
低煙無鹵阻燃熱電偶用補償電纜WDZ-KX-YYP產品特點:
1、 電纜燃燒時鹵化氫氣體釋放量低。
2、 電纜燃燒時發煙量少，透光率高。
3、 電纜具有（A、B、C）不同阻燃特性。
產品型號與名稱
型號 | 名稱 | ||
WDZA | SC RC KC | YJY | 交聯聚乙烯絕緣烯烴護套無鹵低煙阻燃（A、B、C）S（R、K、N、E、J、T）型熱電偶用補償電纜 |
WDZB | SC RC KC | YJYP3 | 銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙阻燃（A、B、C）S（R、K、N、E、J、T）型熱電偶用補償電纜 |
WDZC | KX NX NC EX JX TX | YJYP3-23 | 銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃（A、B、C）S（R、K、N、E、J、T）延長型熱電偶用補償電纜 |
補償導線與補償電纜規格
對數 | 標稱截面㎜2 | 線芯結構 | |
1～30 | 0.2 | 0.52 | 7/0.20 |
0.5 | 0.80 | 7/0.30 | |
1.0 | 1.13 | 7/0.43 | |
1.5 | 1.37 | 7/0.52 | |
2.5 | 1.78 | 7/0.41 | |
補償導線與補償電纜分類和等級標志
類別 | 標志 | 允差等級及標志 | |
普通級 | 精密級 | ||
一般用 | G | B(或省略) | A或S |
耐熱用 | H | ||
補償導線與補償電纜的溫度范圍、熱電動勢允差及往復電阻
型號 | 使用分類 | 電線電纜溫度范圍 | 熱電動勢允差 | 熱電偶測量端℃ | 往復電阻在20℃長度為1m截面積1㎜2不大于Ω | |
精密級 ±μV | 普通級±μV | |||||
SC RC | G H | 0～100 0～200 | 30(2.5℃) - | 60(5.0℃) 60(5.0℃) | 1000 | 0.05 |
KC | G H | 0～100 0～150 | 60(1.5℃) - | 100(2.5℃) 100(5.0℃) | 900 | 0.7 |
KX | G H | 20～100 40～200 | 60(1.5℃) 60(1.5℃) | 100(2.5℃) 100(2.5℃) | 900 | 1.1 |
EX | G H | 20～100 40～200 | 120(1.5℃) 120(1.5℃) | 200(2.5℃) 200(2.5℃) | 500 | 1.25 |
JX | G H | 20～100 40～200 | 85(1.5℃) 85(1.5℃) | 140(2.5℃) 140(5.0℃) | 500 | 0.65 |
TX | G H | 20～100 40～200 | 30(0.5℃) 48(1.5℃) | 60(1.0℃) 90(1.5℃) | 300 | 0.52 |
注:本表所列允差用微伏表示,用攝氏度表示的允差與熱電偶測量的溫度有關,括號中溫度值是按表列熱電偶測量端溫度換算的.
無鹵低煙阻燃熱電偶用補償電纜色別標志
絕緣顏色 | 護套顏色 | ||||||||||
型號 | RC SC | KC | KX | EX | JX | TX | NC NX | 一般用 | 耐熱用 | ||
正極 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 普通級 | 精密級 | 普通級 | 精密級 |
負極 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 灰 | 黑 | 灰 | 黑 | 黃 |
技術特性
1、 電纜每對20℃往復電阻符合GB/T7989-94規定。
2、 電纜熱電特性符合GB/T4989-94規定。
3、 電纜燃燒時透光率不小于60%。
4、 PH值不小于4.3.
