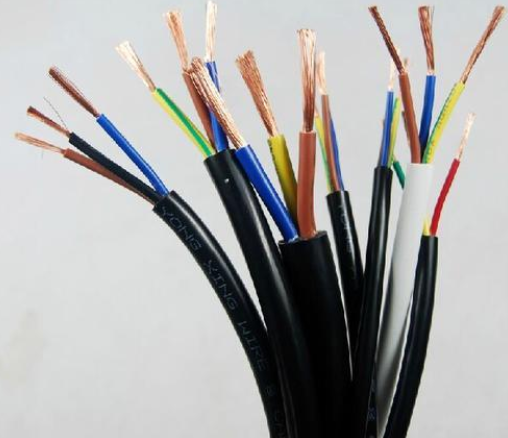

丁晴耐寒軟電纜RDD-2*1.5mm2



丁晴耐寒軟電纜RDD-2*1.5mm2 適用于交流額定電壓450/750V及以下控制、監控回路、各種移動電器、無線電設備和照明燈座接線用以及保護線路等要求在低溫下運行的場合

一、丁晴耐寒軟電纜RDD-2*1.5mm2 生產執行標準

    企業標準及JB1170-75標準
二、丁晴耐寒軟電纜RDD-2*1.5mm2 使用條件

   1、電線導體長期工作溫度：交聯聚乙烯絕緣不超過90℃,聚氯乙烯絕緣不超過 70℃。
   2、電線***低環境溫度為-15℃；
   3、允許彎曲半徑一般應不小于電纜外徑的8倍，軟結構電纜應不小于電纜外徑的6倍
三、電纜型號

序 號	型 號	電　 纜　 名　 稱	敷設方法
1	RDD	銅芯丁腈復合物絕緣丁腈復合物護套軟電線	移動場合
2	RDS	銅芯丁腈復合物絕緣對絞型軟線	移動場合
3	RDDP	銅芯丁腈復合物絕緣丁腈復合物護套銅絲編織屏蔽軟電纜	移動場合
4	KDD	銅芯丁腈復合物絕緣丁腈復合物護套控制電纜	移動場合
5	KYJD	銅芯交聯聚乙烯絕緣丁腈復合物護套控制電纜	固定敷設
6	KYJDP	銅芯交聯聚乙烯絕緣銅絲編織屏蔽丁腈復合物護套控制電纜	固定敷設
7	KYJDR	銅芯交聯聚乙烯絕緣丁腈復合物護套控制軟電纜	移動場合
8	KYJDRP	銅芯交聯聚乙烯絕緣銅絲編織屏蔽丁腈復合物護套控制軟電纜	移動場合

四、丁晴耐寒軟電纜RDD-2*1.5mm2 技術指標

標稱截面(m㎡)	導體結構根數/直徑	20℃導體電阻(Ω/km)
		不鍍錫	鍍錫
0.3	16/0.15	69.2	71.2
0.4	23/0.15	48.2	49.6
0.5	1/0.80	36.0	36.7
	16/0.20	39.0	40.1
0.75	1/0.97	24.5	24.8
	7/0.37	24.5	24.8
	24/0.20	26.0	26.7
1.0	1/1.13	18.1	18.2
	7/0.43	18.1	18.2
	32/0.20	19.5	20.0
1.5	1/1.38	12.1	12.2
	7/0.52	12.0	12.2
	30/0.25	13.3	13.7
2.5	1/1.78	7.41	7.56
	7/0.68	7.41	7.56
	19/0.41	7.41	7.56
	49/0.26	7.98	8.21
4	1/2.25	4.61	4.70
	7/0.85	4.61	4.70
	19/0.52	4.61	4.70
	56/0.30	4.95	5.09
6	1/2.76	3.08	3.11
	7/0.85	3.08	3.11
	19/0.52	3.08	3.11
	84/0.30	3.30	3.39
10	7/1.35	1.83	1.84
	49/0.52	1.83	1.84
	84/0.40	1.91	1.84

五、交貨長度
    1、成圈長度為100m，成盤長度應不小于100m。
    2、24芯及以下：允許長度應不小于20m的短段電纜交貨，其數量應不超過交貨總長度的5%。
    3、24芯以上：允許長度不小于20m的短段電纜交貨，其數量則不超過交貨總長度的10%。
    4、允許根據雙方協議長度交貨
