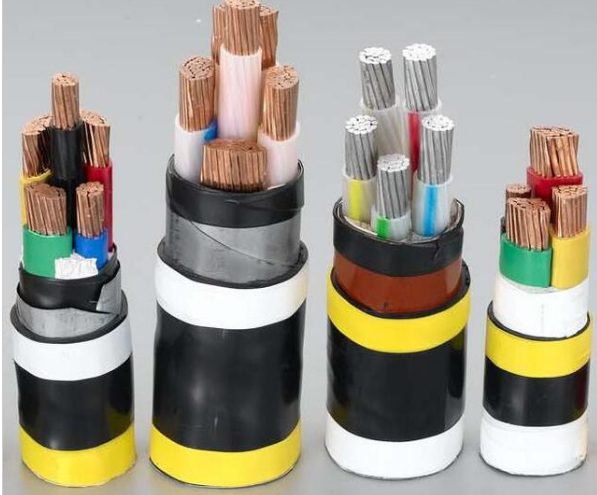

                   電力電纜VV22 VLV22

額定電壓3.3/6kV及以下聚氯乙烯絕緣電力電纜， 電力電纜VV22 VLV22廣泛應用于供電、建筑、礦山、核電站、機場及城市電網中。
 電力電纜VV22 VLV22使用特性：
1、電纜導體長期允許工作溫度不超過70℃。
2、短路時（***長持續時間不超過5S）電纜導體的***高溫度不超過160℃。
3、敷設電纜時的環境溫度應不低于0℃，***小彎曲半徑應不小于電纜外徑的10倍。

電纜型號、名稱和用途



型號	名稱	使用范圍
VV   VLV  VVR VY   VLY	聚氯乙烯絕緣聚氯乙烯護套電力電纜 聚氯乙烯絕緣聚乙烯護套電力電纜	敷設在室內、隧道及管道中，電纜不能承受機械外力作用
VV22  VVR22 VLV22 VV23 VVR23  VLV23	聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜 聚氯乙烯絕緣聚乙烯護套鋼帶鎧裝電力電纜	敷設在室內、隧道內直埋土壤，電纜能承受機械外力作用

型號中L代表鋁芯電纜          R 代表柔軟電纜
腳標22代表鋼帶鎧裝聚氯乙烯護套
腳標23代表鋼帶鎧裝聚乙烯護套
電纜的芯數及截面、執行標準


型號		規格截面			執行標準
銅芯	鋁芯	芯數	電壓
			0.6/1kV	3.6/6kV
VV VVR	VLV	1 2 3 4 5 3+1 3+2 4+1	1.5-630	10-300	GB/T12706-2008
VY	VLY
VV22  VVR22	VLV22
VV23 VVR23	VLV23

電纜的外徑尺寸參考值


序號	規格	1芯	2芯		3芯		4芯		5芯
			非鎧裝	鎧裝	非鎧裝	鎧裝	非鎧裝	鎧裝	非鎧裝	鎧裝
1	1.5	6	10	/	11	/	11	/	12	/
2	2.5	6	11	/	11	/	12	13	13	14
3	4	7	13	16	13	17	15	18	16	19
4	6	8	14	17	14	18	16	19	17	20
5	10	9	17	20	17	21	19	22	21	24
6	16	10	19	22	19	23	22	25	24	27
7	25	11	21	24	22	26	25	28	27	31
8	35	12	23	26	24	28	27	31	30	33
9	50	14	22	26	26	29	29	34	35	40
10	70	16	24	29	27	34	33	38	40	45
11	95	18	28	33	32	38	37	43	46	52
12	120	20	30	35	35	41	41	46	50	56
13	150	23	33	38	39	45	45	50	55	61
14	185	25	37	42	44	49	50	55	62	67
15	240	28	/	/	48	55	60	62	70	76

表2

序號	規格	3+1芯		3+2芯		4+1芯
		非鎧裝	鎧裝	非鎧裝	鎧裝	非鎧裝	鎧裝
1	2.5	12	/	13	/	14	/
2	4	15	17	16	18	16	19
3	6	16	19	17	20	17	20
4	10	19	21	21	23	21	23
5	16	22	24	24	26	24	26
6	25	25	27	27	29	27	30
7	35	25	29	30	31	30	32
8	50	28	32	32	37	34	39
9	70	31	36	37	42	39	44
10	95	36	41	42	47	44	49
11	120	40	45	46	52	48	54
12	150	44	48	50	56	53	58
13	185	48	53	56	62	59	65
14	240	55	59	63	69	66	72
