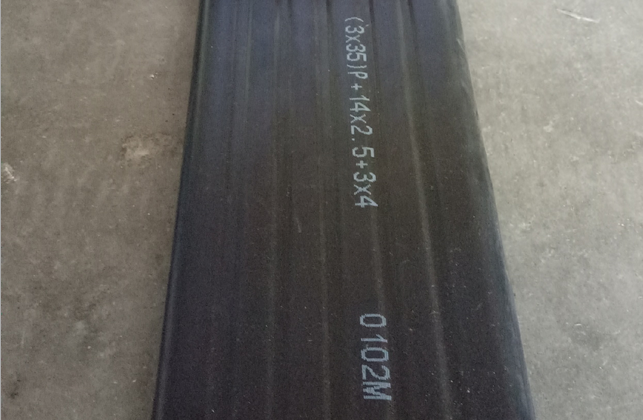

VVFB ZR-VVFB丁腈耐寒扁平電纜

一、VVFB ZR-VVFB丁腈耐寒扁平電纜適適用范圍
VVFB ZR-VVFB丁腈耐寒扁平電纜適適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。

二、VVFB ZR-VVFB丁腈耐寒扁平電纜型號規格

1、字母對應含義。
   ZR－阻燃型電纜　 Y-移動型   T-銅芯（省略）　V-聚氯乙烯絕緣　 G-硅橡膠　　

F-氟塑料　　VF-丁硅復合物護套　　C-重型
2、型號名稱及用途見表1。

表1



型號	名稱
VVFB	多股細銅絲絞合PVC絕緣，丁硅復合物護套扁平軟電纜
ZR-VVFB	多股細銅絲絞合阻燃PVC絕緣，丁硅復合物護套扁平軟電纜
ZR105-VVFB	多股細銅絲絞合阻燃105℃PVC絕緣，丁硅復合物護套扁平軟電纜
YGCB	多股細銅絲絞合重型硅橡膠絕緣和護套扁平軟電纜
YGCVFB	多股細銅絲絞合重型硅橡膠絕緣，丁硅PVC護套扁平軟電纜
YGCFB	多股細銅絲絞合氟塑料絕緣，重型硅橡膠護套扁平軟電纜

      三、VVFB ZR-VVFB丁腈耐寒扁平電纜產品技術指標



1、導電線芯20℃直流電阻***大值



截面mm2	1.5	2.5	4	6	10	16	25	35	50	70	95
電阻Ω/km	13.3	7.98	4.95	3.30	1.91	1.21	0.78	0.55	0.38	0.27	0.20

2、各截面導電線芯105℃直流電阻***大值



截面mm2	1.5	2.5	4	6-10	16-70	95-150	180
電阻Ω/km	10	9	8	7	6	5	4

3、不同環境溫度載流量校正系數



-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
1.45	1.40	1.35	1.30	1.25	1.20	1.15	1.10
20℃	25℃	30℃	35℃	40℃	45℃	50℃	55℃
1.05	1.0	0.94	0.885	0.815	0.745	0.666	0.577

4、成品電纜耐壓試驗：按IEC60502標準分款執行，額定電壓0.6/1kV及以下，經交流50Hz、2kV試驗5min不擊穿；額定電壓6kV，經直流25kV浸水20℃試驗1h不擊穿。

5、絕緣及護套***小抗拉強度：10N/mm2、***小斷裂伸長率：150%、-40℃低溫***小伸長率：20%。

四、VVFB ZR-VVFB丁腈耐寒扁平電纜產品使用特性
 1、交流額定電壓U0/U：6/10kV和0.6/1kV。

2、導體線芯***高工作溫度：丁硅扁平：-40℃~105℃和-40℃~135℃；硅橡膠扁平：-60℃~200℃。

3、電纜經50000次彎曲：線芯不斷裂。

4、彎曲半徑：不小于電纜小邊長度的10倍。
