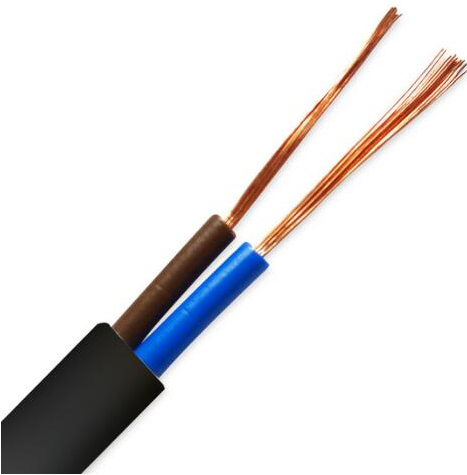

低煙無鹵電纜WDZ-RYY -0.5*2C

      低煙無鹵電纜WDZ-RYY -0.5*2C適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。

 低煙無鹵電纜WDZ-RYY -0.5*2C產品執行標準：GB5023-88　

低煙無鹵電纜WDZ-RYY -0.5*2C使用特性：
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為：-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
低煙無鹵電纜WDZ-RYY -0.5*2C主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
電纜外徑　D(mm)透光率(%)≥電纜外徑　D(mm)透光率(%)≥D>40705 3.電纜的不延燃性(阻燃特性):應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2　PH≥4.3　電導率≤10μS/mm。

低煙無鹵電纜WDZ-RYY -0.5*2C

型號

規格

導體根數

結構

實際截面

折數

近似密度公斤/KM

標稱外徑/下限mm

外徑上限mm



WDZ-RYY	0.5*2C	28	0.14	0.43	0.86	34	5.4	5.8
WDZ-RYY	0.5*3C	28	0.14	0.43	0.86	44	5.7	6.1
WDZ-RYY	0.5*4C	28	0.14	0.43	0.86	55	6.2	6.6
WDZ-RYY	0.5*5C	28	0.14	0.43	0.86	66	6.8	7.2
WDZ-RYY	0.5*6C	28	0.14	0.43	0.86	76	7.4	7.8



WDZ-RYY	0.75*22C	42	0.14	0.65	0.86	338	15.1	17.1
WDZ-RYY	0.75*23C	42	0.14	0.65	0.86	353	15.8	17.8
WDZ-RYY	0.75*24C	42	0.14	0.65	0.86	365	15.8	17.8



WDZ-RYY	8.0*2C	100	0.31	7.55	0.94	265	14.0	15.0
WDZ-RYY	8.0*3C	100	0.31	7.55	0.94	365	14.9	15.9



WDZ-RYYP	0.5*2C	28	0.14	48.0	5.8	6.4
WDZ-RYYP	0.5*3C	28	0.14	59.1	6.1	6.7
WDZ-RYYP	0.5*4C	28	0.14	72.5	6.7	7.3
WDZ-RYYP	0.5*5C	28	0.14	86.6	7.4	8



WDZ-RYYP	0.75*20C	42	0.14	352.4	14.6	15.8
WDZ-RYYP	0.75*21C	42	0.14	368.8	14.8	17.2
WDZ-RYYP	0.75*22C	42	0.14	393.5	15.7	18.1



WDZ-RYYP	8.0*2C	100	0.31	316.7	14.4	15.8
WDZ-RYYP	8.0*3C	100	0.31	424.7	15.4	17.8
