- 產品名稱：低煙無鹵熱電偶補償導線WDZA-YJY
- 添加時間：2020-05-06 14:32:09
- 推薦度：

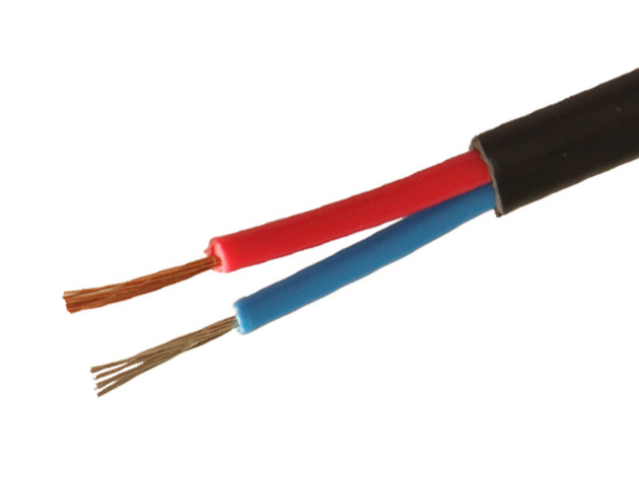

低煙無鹵熱電偶補償導線WDZA-YJY
適用范圍：
本產品主要適用于核電站、地鐵、艦船、高層建筑、車站、機場、圖書館等人流密集、安全要求高的場所。
產品特點：
1、 電纜燃燒時鹵化氫氣體釋放量低。
2、 電纜燃燒時發煙量少，透光率高。
3、 電纜具有（A、B、C）不同阻燃特性。
技術特性：
1、 電纜每對20℃往復電阻符合GB/T4989—94規定。
2、 電纜熱電特性符合GB/T4989—94規定
3、 電纜燃燒時透光率不小于60%
4、 PH值不小于4.3.
產品型號及名稱
型號 | 名稱 | ||
WDZA | SC RC KC | YJY | 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃(A、B、C)S (R、K、N、E、J、T)型熱電偶用補償電纜 |
WDZB | SC RC KC | YJYP3 | 銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙阻燃 (A、B、C)S(R、K、N、E、J、T)型熱電偶用補償電纜 |
WDZC | KX NX NC EX JX TX | YJYP3-23 | 銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃 (A、B、C)S(R、K、N、E、J、T) 延長型熱電偶用補償電纜 |
補償導線與補償電纜規格
使用分類 | 標志 | 允差等級及標志 | |
普通級 | 精密級 | ||
一般用 | G | B(或省略) | A(或S) |
耐熱用 | H | ||
補償導線與補償電纜的溫度范圍、熱電動勢允差及往復電阻
型號 | 使用分類 | 電線電纜 溫度范圍 | 熱電動勢允差 | 熱電偶測量端℃ | 往復電阻在20℃長度為1m截面積1mm2不大于Ω | |
精密級(±μv) | 普通級(±μv) | |||||
SC RC | G H | 0~100 0~200 | 30(2.5℃) — | 60(5.0℃) 60(5.0℃) | 1000 | 0.05 |
KC | G H | 0~100 0~150 | 60(1.5℃) — | 100(2.5℃) 100(5.0℃) | 900 | 0.7 |
KX | G H | 20~100 40~200 | 60(1.5℃) 60(1.5℃) | 100(2.5℃) 100(2.5℃) | 900 | 1.1 |
EX | G H | 20~100 40~200 | 120(1.5℃) 120(1.5℃) | 200(2.5℃) 200(2.5℃) | 900 | 1.25 |
JX | G H | 20~100 40~200 | 85(1.5℃) 85(1.5℃) | 140(2.5℃) 140(5.0℃) | 500 | 0.65 |
TX | G H | 20~100 40~200 | 30(0.5℃) 48(0.8℃) | 60(1.0℃) 90(2.5℃) | 300 | 0.52 |
注：本表所列允差用微狀表示，用攝氏度表示的允差與熱電偶測量端的溫度有關，括號中的溫度值是按表列熱電測量端溫度換算的。
無鹵低煙阻燃熱電偶用補償電纜色別標志
絕緣顏色 | 護套顏色 | ||||||||||
型號 | RC SC | KC | KX | EX | JX | TX | NC NX | 一般用 | 耐熱用 | ||
正級 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 普通級 | 精密級 | 普通級 | 精密級 |
負級 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 灰 | 黑 | 灰 | 黑 | 黃 |
