- 產品名稱：低煙無鹵電纜WDZ-RYJ-105-1.0mm2
- 添加時間：2020-06-05 15:08:01
- 推薦度：

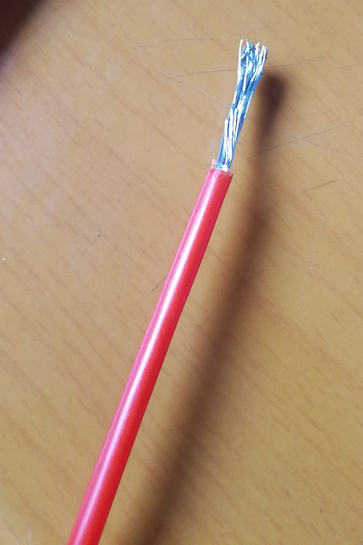

低煙無鹵電纜WDZ-RYJ-105-1.0mm2
●產品名稱：耐熱 105 ℃無鹵低煙阻燃交聯聚烯烴絕緣軟電纜
●執行標準： JB/T10491-2004
●型 號： WDZ-RYJ-105
●額定電壓： 450/750V
●工作溫度： 105 ℃
●絕緣材料： XPO/105W
●用 途：適用于一般電力、電子設備內部連接用。
●交貨長度：成圈長度為 100m ，成盤長度應大于 100m. 或按供需雙方協議規定，允許長度不少于 10m 的短段交貨，長度計量誤差闊應不超過± 0.5% 。
●電纜（電線）的結構：
標稱 截面積 （ mm 2 ） | 絞合導體中單線***大直徑 （ mm ） | 絕緣厚度 （ mm ） | 平均外徑 上限（ mm ） | 20 ℃時導體電阻 ***大值（（Ω /km) ） | 105 ℃時絕緣電阻***小值（ M Ω· km ） | |
銅芯 | 鍍錫銅芯 | |||||
0.5 0.75 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 | 0.21 0.21 0.21 0.26 0.26 0.31 0.31 0.41 0.41 0.41 0.41 0.41 0.41 0.51 0.51 0.51 0.51 0.51 | 0.6 0.6 0.7 0.7 0.8 0.8 0.8 1.0 1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 | 2.6 2.8 3.0 3.4 4.0 5.0 5.8 6.9 8.5 10.4 11.8 14.0 16.2 18.6 20.5 22.5 25.0 28.4 | 39.0 26.0 19.5 13.3 7.98 4.95 3.30 1.91 1.21 0.780 0.554 0.386 0.272 0.206 0.161 0.129 0.106 0.081 | 40.1 26.7 20.0 13.7 8.21 5.09 3.39 1.95 1.24 0.780 0.565 0.393 0.277 0.210 0.164 0.132 0.108 0.082 | 0.013 0.012 0.011 0.010 0.009 0.007 0.006 0.0056 0.0046 0.0044 0.0038 0.0037 0.0032 0.0032 0.0029 0.0029 0.0029 0.0028 |
