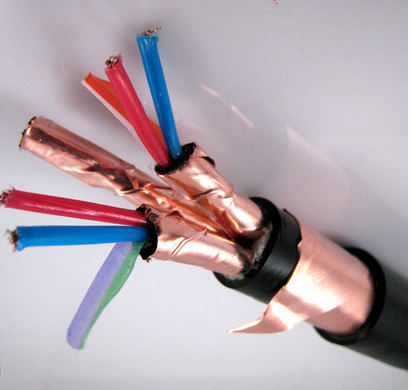

- 產品名稱：KYDYDP KYDYDRP低煙無鹵屏蔽電纜
- 添加時間：2022-10-10 08:46:24
- 推薦度：
一：產品特點及用途
KYDYDP KYDYDRP低煙無鹵屏蔽電纜適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：KYDYDP KYDYDRP低煙無鹵屏蔽電纜執行標準：GB9330-88
阻燃性能試驗執行GB12666-90標準
三：KYDYDP KYDYDRP低煙無鹵屏蔽電纜使用特性
1．交流額定電壓：U0/U 450/750KV
2．高工作溫度：PVC(聚乙烯)J緣不超過70℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3．低環境溫度：PVC護套：固定敷設-40℃，非固定敷設-15℃
4．電纜安裝敷設溫度應不低于0℃。
5．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：基本型號及M稱
KVV | KVVP | KVVP2 | KVV22 |
KVV32 | KVVR | KVVRP | KVVP-22 |
KVVP2-22 |
1．PVCJ緣和護套控制電纜
KVV | 銅芯PVCJ緣PVC護套控制電纜 |
KVVP | 銅芯PVCJ緣PVC護套銅絲編織屏蔽控制電纜 |
KVVP2 | 銅芯PVCJ緣PVC護套銅帶屏蔽控制電纜 |
KVV22 | 銅芯PVCJ緣PVC護套鋼帶鎧裝控制電纜 |
KVVR | 銅芯PVCJ緣PVC護套控制軟電纜 |
KVVRP | 銅芯PVCJ緣PVC護套銅絲編織屏蔽控制軟電纜 |
KVVP2-22 | 銅芯PVCJ緣PVC護套銅帶屏蔽鋼帶鎧裝控制電纜 |
2．交聯聚乙烯J緣PVC護套控制電纜
KYJV | 銅芯交聯聚乙烯J緣PVC護套控制電纜 |
KYJVR | 銅芯交聯聚乙烯J緣PVC護套控制軟電纜 |
KYJVP | 銅芯交聯聚乙烯J緣銅絲編織屏蔽PVC護套控制電纜 |
KYJVRP | 銅芯交聯聚乙烯J緣銅絲編織屏蔽PVC護套控制軟電纜 |
KYJVP2 | 銅芯交聯聚乙烯J緣銅帶屏蔽PVC護套控制電纜 |
KYJVRP2 | 銅芯交聯聚乙烯J緣銅帶屏蔽PVC護套控制軟電纜 |
KYJV22 | 銅芯交聯聚乙烯J緣PVC護套鋼帶鎧裝控制電纜 |
KYJVP22 | 銅芯交聯聚乙烯J緣銅編織屏蔽PVC護套鋼帶鎧裝控制電纜 |
KYJVP2-22 | 銅芯交聯聚乙烯J緣銅帶屏蔽PVC護套鋼帶鎧裝控制電纜 |
3．低煙無鹵阻燃聚烯烴J緣和護套屏蔽控制電纜
KYDYD | 銅芯低煙無鹵阻燃聚烯烴J緣和護套控制電纜 |
KYDYDR | 銅芯低煙無鹵阻燃聚烯烴J緣和護套控制軟電纜 |
KYDYDP | 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制電纜 |
KYDYDRP | 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制軟電纜 |
KYDYDP2 | 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制電纜 |
KYDYDRP2 | 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制軟電纜 |
KYDYD-22 | 銅芯低煙無鹵阻燃聚烯烴J緣和護套鋼帶鎧裝控制電纜 |
KYDYDP22 | 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
KYDYDP2-22 | 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽鋼帶鎧裝控制電纜 |
注：基本型號中J緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴 | |
備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號M稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C阻燃 |
系列代號 | K | 控制電纜 |
J緣材料 | V | PVC、阻燃PVC |
Y | 聚乙烯 | |
YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
YJ | 交聯聚乙烯 | |
護套材料 | V | PVC、阻燃PVC |
YD | 低煙無鹵聚烯烴 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝PVC護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝PVC護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：KYDYDP KYDYDRP低煙無鹵屏蔽電纜主要技術指標
1． 成品電纜導體直流電阻(Ω/km.20℃)參照附錄A表3規定。
2． J緣電阻及J緣標稱厚度符合下表規定：
標稱截面(mm2) | J緣標稱厚度 | J緣電阻(MΩ/KM) | |
20℃ | 70℃ | ||
0.5 | 0.6 | 13 | 0.013 |
0.75 | 0.6 | 12 | 0.12 |
1.0 | 0.6 | 11 | 0.011 |
1.5 | 0.7 | 11 | 0.011 |
2.5 | 0.8 | 10 | 0.010 |
4 | 0.8 | 8.5 | 0.0085 |
6 | 0.8 | 7 | 0.0070 |
10 | 1.0 | 6.5 | 0.0065 |
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
