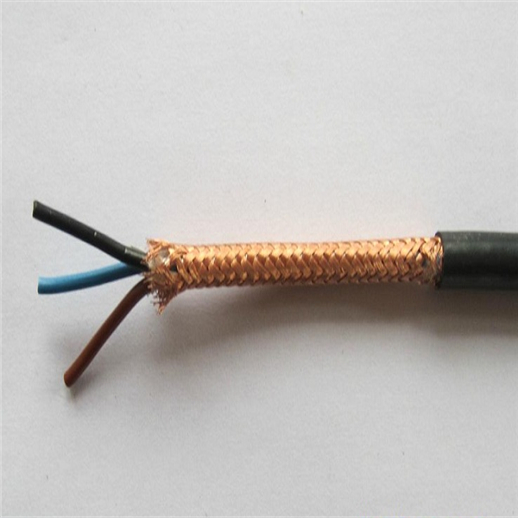

- 產品名稱：低煙無鹵電纜WDZR－KYY-22
- 添加時間：2023-01-04 08:57:04
- 推薦度：
一、用途：低煙無鹵電纜WDZR－KYY-22阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，廣泛應用于核電站、地鐵車站、交換機及計算機控制中心、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。
二、使用特性：
1.阻燃性和不延燃性優異。
2.燃燒時發煙量甚少，不產生有毒氣體，不產生腐蝕性氣體。
3. 低煙無鹵電纜WDZR－KYY-22具有一定的機械物理與電氣性能，能滿足電纜的使用要求。
三、產品執行標準：GB9330-88 、TICW 6-2009
四、型號名稱
1．低煙無鹵阻燃控制電纜
型號 | 名稱 |
WDZR－KYY | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制電纜 |
WDZR－KYYR | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜 |
WDZR－KYYP | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制電纜 |
WDZR－KYYRP | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制軟電纜 |
WDZR－KYYP2 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜 |
WDZR－KYYRP2 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜 |
WDZR－KYY-22 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜 |
WDZR－KYYP22 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
WDZR－KYYP2-22 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽鋼帶鎧裝控制電纜 |
注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴 | |
WDZ-KYJY交聯聚乙烯絕緣聚烯烴護套阻燃低煙無鹵控制電纜參數：
芯數*截面mm2 | 結構 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 結構 | 外徑mm | 理論重量kg/km | 芯數*截面mm2 | 結構 | 外徑mm | 理論重量kg/km |
2*1.5 | 1/1.38 | 8.4 | 100 | 7*1.5 | 1/1.38 | 11.1 | 213 | 14*1.5 | 1/1.38 | 15.7 | 402 |
2*1.5 | 7/0.52 | 8.7 | 1.9 | 7*1.5 | 7/0.52 | 11.7 | 222 | 14*1.5 | 7/0.52 | 16.5 | 419 |
2*2.5 | 1/1.78 | 9.2 | 132 | 7*2.5 | 1/1.78 | 12.9 | 314 | 14*2.5 | 1/1.78 | 17.4 | 559 |
2*2.5 | 7/0.68 | 9.7 | 138 | 7*2.5 | 7/0.68 | 13.7 | 333 | 14*2.5 | 7/0.68 | 18.6 | 583 |
2*4 | 1/2.25 | 10.1 | 169 | 7*4.0 | 1/2.25 | 14.4 | 430 | 14*4.0 | 1/2.25 | 19.9 | 805 |
2*4 | 7/0.85 | 10.7 | 180 | 7*4.0 | 7/0.85 | 15.3 | 447 | 14*4.0 | 7/0.85 | 21.2 | 836 |
2*6 | 1/2.76 | 11.1 | 220 | 7*6.0 | 1/2.76 | 15.9 | 579 | 14*6.0 | 1/2.76 | 22.2 | 1098 |
2*6 | 7/1.04 | 11.8 | 137 | 7*6.0 | 7/1.04 | 17.0 | 600 | 14*6.0 | 7/1.04 | 23.8 | 1136 |
3*1.5 | 1/1.38 | 8.8 | 126 | 8*1.5 | 1/1.38 | 12.6 | 262 | 16*1.5 | 1/1.38 | 16.5 | 447 |
3*1.5 | 7/0.52 | 9.2 | 131 | 8*1.5 | 7/0.52 | 13.2 | 272 | 16*1.5 | 7/0.52 | 17.3 | 465 |
3*2.5 | 1/1.78 | 9.6 | 166 | 8*2.5 | 1/1.78 | 13.9 | 354 | 16*2.5 | 1/1.78 | 18.7 | 646 |
3*2.5 | 7/0.68 | 10.2 | 173 | 8*2.5 | 7/0.68 | 14.8 | 371 | 16*2.5 | 7/0.68 | 20.0 | 674 |
3*4 | 1/2.25 | 10.7 | 218 | 8*4.0 | 1/2.25 | 15.4 | 487 | 19*1.5 | 1/1.38 | 17.3 | 511 |
3*4 | 7/0.85 | 11.3 | 229 | 8*4.0 | 7/0.85 | 16.4 | 506 | 19*1.5 | 7/0.52 | 18.2 | 532 |
3*6.0 | 1/2.76 | 12.4 | 314 | 8*6.0 | 1/2.25 | 17.5 | 677 | 19*2.5 | 1/1.78 | 19.7 | 742 |
3*6.0 | 7/1.04 | 13.1 | 326 | 8*6.0 | 7/1.04 | 18.7 | 704 | 19*2.5 | 7/0.68 | 21.0 | 773 |
4*1.5 | 1/1.38 | 9.5 | 153 | 10*1.5 | 1/1.38 | 14.5 | 321 | 24*1.5 | 1/1.38 | 20.5 | 655 |
4*1.5 | 7/0.52 | 9.9 | 159 | 10*1.5 | 7/0.52 | 15.2 | 334 | 24*1.5 | 7/0.52 | 21.6 | 681 |
4*2.5 | 1/1.78 | 10.5 | 204 | 10*2.5 | 1/1.78 | 16.1 | 436 | 24*2.5 | 1/1.78 | 22.9 | 920 |
4*2.5 | 7/0.68 | 11.1 | 213 | 10*2.5 | 7/0.68 | 17.2 | 457 | 24*2.5 | 7/0.68 | 24.4 | 958 |
4*4.0 | 1/2.25 | 12.2 | 194 | 10*4 | 1/2.25 | 18.4 | 622 | 27*1.5 | 1/1.38 | 20.9 | 715 |
4*4.0 | 7/0.85 | 12.9 | 306 | 10*4.0 | 7/0.85 | 19.6 | 647 | 27*1.5 | 7/0.52 | 22.0 | 744 |
4*6.0 | 1/2.76 | 13.4 | 392 | 10*6.0 | 1/2.76 | 20.4 | 836 | 27*2.5 | 1/1.78 | 23.4 | 1010 |
4*6.0 | 7/1.04 | 14.3 | 406 | 10*6.0 | 7/1.04 | 21.9 | 872 | 27*2.5 | 7/0.68 | 25.0 | 1052 |
5*1.5 | 1/1.38 | 10.3 | 175 | 12*1.5 | 1/1.38 | 14.9 | 358 | 30*1.5 | 1/1.38 | 21.6 | 779 |
5*1.5 | 7/0.52 | 10.8 | 183 | 12*1.5 | 7/0.52 | 15.7 | 373 | 30*1.5 | 7/0.52 | 22.8 | 809 |
5*2.5 | 1/1.78 | 12.0 | 260 | 12*2.5 | 1/1.78 | 16.6 | 494 | 30*2.5 | 1/1.78 | 24.2 | 1104 |
5*2.5 | 7/0.68 | 12.7 | 272 | 12*2.5 | 7/0.68 | 17.7 | 515 | 30*2.5 | 7/0.68 | 25.9 | 1149 |
5*4.0 | 1/2.25 | 13.3 | 349 | 12*4.0 | 1/2.25 | 19.0 | 709 | 37*1.5 | 1/1.38 | 23.3 | 926 |
5*4.0 | 7/0.85 | 14.1 | 363 | 12*4.0 | 7/0.85 | 20.2 | 736 | 37*1.5 | 7/0.52 | 24.5 | 962 |
5*6.0 | 1/2.76 | 14.6 | 463 | 12*6.0 | 1/2.76 | 21.1 | 962 | 37*2.5 | 1/1.78 | 26.1 | 1324 |
5*6.0 | 7/1.04 | 15.6 | 480 | 12*6.0 | 7/1.04 | 22.6 | 996 | 37*2.5 | 7/0.68 | 27.9 | 1376 |
