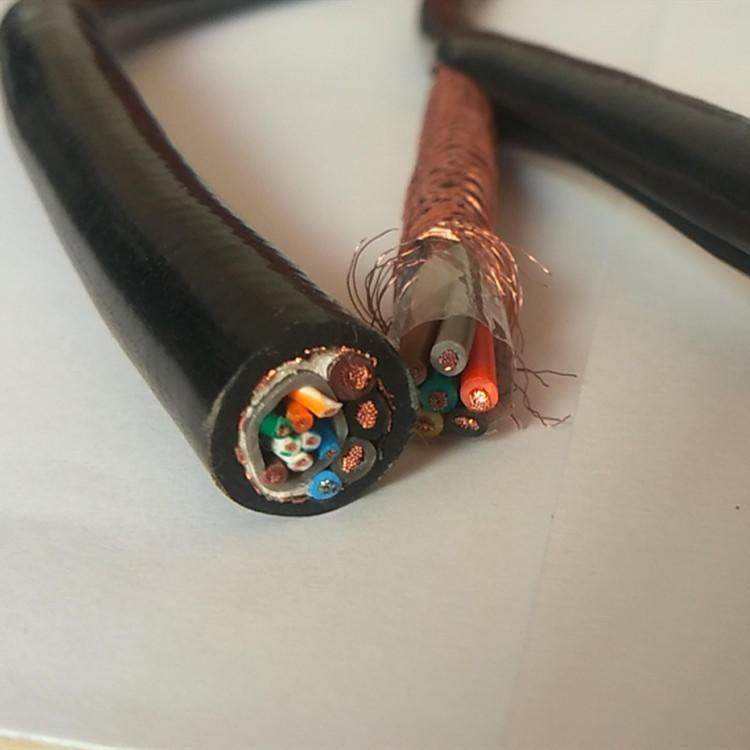

- 產品名稱：RS485低煙無鹵護套雙層屏蔽電纜
- 添加時間：2023-03-08 09:32:44
- 推薦度：
介紹：
低煙無鹵護套雙層屏蔽RS485電纜用途
低煙無鹵護套雙層屏蔽RS485電纜是一種常見的串行總線標準，采用平衡發送與差分接收的方式，因此具有抑制共模干擾的能力。在一些要求通信距離為幾十米到上千米的時候，22AWG雙層屏蔽RS485電纜是一種應用***為廣泛的總線。而且在多節點的工作系統中也有著廣泛的應用。低煙無鹵護套雙層屏蔽RS485電纜阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，低煙無鹵護套雙層屏蔽RS485電纜廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中心、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。
低煙無鹵護套雙層屏蔽RS485電纜結構特性
低煙無鹵護套雙層屏蔽RS485電纜是一種常見的串行總線標準，采用平衡發送與差分接收的方式，因此具有抑制共模干擾的能力。在一些要求通信距離為幾十米到上千米的時候，22AWG雙層屏蔽RS485電纜是一種應用***為廣泛的總線。而且在多節點的工作系統中也有著廣泛的應用。低煙無鹵護套雙層屏蔽RS485電纜阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，低煙無鹵護套雙層屏蔽RS485電纜廣泛應用于核電站、地鐵。
導體：鍍錫銅絲絞合導體
絕緣：聚乙烯
線對屏蔽：鋁箔 (厚度≥60μm，其中鋁層厚度≥10μm)
對數：1對 2對 多對
總屏蔽：鍍錫銅絲編織，編織密度≥90%
護套：黑色低煙無鹵阻燃聚烯烴
低煙無鹵護套雙層屏蔽RS485電纜電氣性能
標稱特性阻抗：120Ω
1kHz時的電容（導體-導體）： ≤47pF/m
1kHz時的標稱電容（導體-導體&屏蔽）： 68.6pF/m
20℃時導體的直流電阻：≤57.4Ω/km
標稱傳播速度：78%
1MHz時的標稱衰減：16.4dB/km
介電強度：AC1.5kV，1min，不擊穿
絕緣電阻：≥500MΩ?km
低煙無鹵護套雙層屏蔽RS485電纜符合標準
阻燃特性：IEC 60332-1 低煙特性：IEC 61034 無鹵特性： IEC 60754-2
機械特性
***小彎曲半徑：10倍電纜直徑
工作溫度(靜態)：-40℃～+90℃
低煙無鹵護套雙層屏蔽RS485電纜參數：
| 產品型號 | 產品編號 | 對數 | 電纜外徑 （mm） | 屏蔽的標稱直流電阻 （@20℃）（Ω/km） | 單位重量 (kg/km) | 標準包裝長度 （m/reel） | 公差 (/reel) |
| 1018 | 1018.02 | 1 | 13.6 | 11.15 | 226 | 500,1000 | -90-+55@500 |
| 1018 | 101804 | 2 | 16.2 | 7.22 | 309 | 500,1000 | -140~+105@1000 |
| 產品型號 | 產品編號 | 對數 | 電纜外徑 （mm） | 屏蔽的標稱直流電阻 （@20℃）（Ω/km） | 允許***大拉力 （N） | 單位重量 (kg/km) | 標準包裝長度 （m/reel） | 公差 (/reel) |
| 1002 | 1002.02 | 1 | 5.9 | 11.15 | 321 | 53.6 | 500,1000 | ±10% |
| 1002 | 1002.04 | 2 | 8.5 | 7.22 | 387 | 92.3 | 500,1000 | ±10% |
