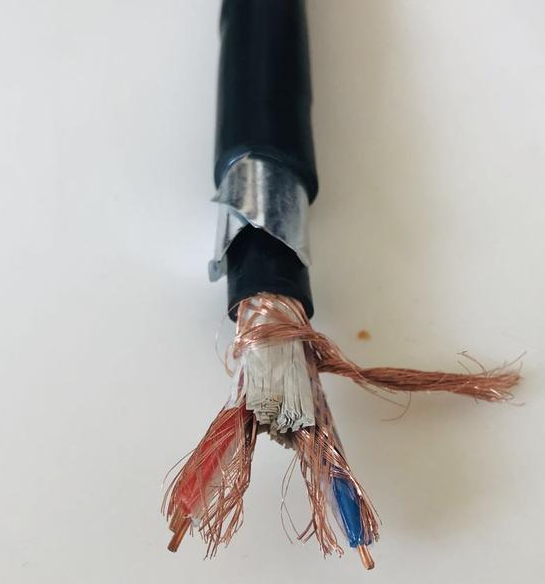

- 產品名稱：低煙無鹵控制電纜WDZA-KYJYP23-2*6mm2
- 添加時間：2023-11-28 15:39:57
- 推薦度：
低煙無鹵控制電纜WDZA-KYJYP23-2*6mm2適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合使用的控制電纜。更適用于化工、石油、電力、冶金等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表的連接線和自動控制系統的傳輸線。
二、 低煙無鹵控制電纜WDZA-KYJYP23-2*6mm2產品執行標準:低煙無鹵控制電纜WDZA-KYJYP23-2*6mm2執行GB/T9330-2008標準.
三、低煙無鹵控制電纜WDZA-KYJYP23-2*6mm2使用特性
1．交流額定電壓U0/U：450/750V (其中：氟塑料絕緣耐高溫控制電纜0.2～0.35mm2 U0/U：300/500V )
2．電纜導體的長期允許工作溫度：聚氯乙烯絕緣和護套 70℃和105℃兩種
聚乙烯絕緣和護套 70℃
交聯聚乙烯絕緣 90℃
WDZ-KYY清潔環保電纜無鹵低煙阻燃聚烯烴絕緣和護套 70℃
無鹵低煙阻燃交聯聚烯烴絕緣和護套 90℃和125℃兩種
氟塑料絕緣和護套 200℃和260℃兩種
3．***低環境溫度：聚氯乙烯絕緣和護套：固定敷設 -40℃，非固定敷設 -15℃；
氟塑料絕緣和護套：固定敷設 -60℃，非固定敷設 -20℃。
4．電纜的安裝敷設溫度：聚氯乙烯護套電纜不低于0℃；
氟塑料絕緣和護套不低于-25℃
5．敷設推薦的允許彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜應不小于電纜外徑的12倍
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍
型號名稱
WDZ-KYJY銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃控制電纜
WDZ-KYJYR銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃控制軟電纜
WDZ-KYJYRP 銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃屏蔽控制軟電纜
WDZA-KYJYP23銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套鋼帶鎧裝阻燃屏蔽控制電纜
WDZA-KYJYRP23銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套鋼帶鎧裝阻燃屏蔽控制軟電纜
WDZ-KYJYP2 銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃銅帶屏蔽控制電纜
WDZ-KYJYP3 銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套鋁塑復合帶屏蔽控制電纜
WDZ-KYJYP22 銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃屏蔽鋼帶鎧裝控制電纜
WDZ-KYJYP2-22 銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃銅帶屏蔽鎧裝控制電纜
WDZA-KYJYP23 WDZA-KYJYRP23低煙無鹵阻燃型電纜
型號 | 電纜選型表 | ||||
WDZA-KYJYP23 | 2*0.5 | 5*1.0 | 8*4 | 16*1.5 | 37*2.5 |
WDZA-KYJYP23 | 2*0.75 | 5*1.5 | 8*6 | 16*2.5 | 44*0.5 |
WDZA-KYJYP23 | 2*1.0 | 5*2.5 | 10*0.5 | 19*0.5 | 44*0.75 |
WDZA-KYJYP23 | 2*1.5 | 5*4 | 10*0.75 | 19*0.75 | 44*1.0 |
WDZA-KYJYP23 | 2*2.5 | 5*6 | 10*1.0 | 19*1.0 | 44*1.5 |
WDZA-KYJYP23 | 2*4 | 5*10 | 10*1.5 | 19*1.5 | 44*2.5 |
WDZA-KYJYP23 | 2*6 | 6*0.5 | 10*2.5 | 19*2.5 | 48*0.5 |
WDZA-KYJYP23 | 2*10 | 6*0.75 | 10*4 | 24*0.5 | 48*0.75 |
WDZA-KYJYP23 | 3*0.5 | 6*1.0 | 10*6 | 24*0.75 | 48*1 |
WDZA-KYJYP23 | 3*0.75 | 6*1.5 | 12*0.5 | 24*1.0 | 48*1.5 |
WDZA-KYJYP23 | 3*1.0 | 6*2.5 | 12*0.75 | 24*1.5 | 48*2.5 |
WDZA-KYJYP23 | 3*1.5 | 6*4 | 12*1.0 | 24*2.5 | 52*0.5 |
WDZA-KYJYP23 | 3*2.5 | 6*6 | 12*1.5 | 27*0.5 | 52*0.75 |
WDZA-KYJYP23 | 3*4 | 6*10 | 12*2.5 | 27*0.75 | 52*1.0 |
WDZA-KYJYP23 | 3*6 | 7*0.5 | 12*4 | 27*1.0 | 52*1.5 |
WDZA-KYJYP23 | 3*10 | 7*0.75 | 12*6 | 27*1.5 | 52*2.5 |
WDZA-KYJYP23 | 4*0.5 | 7*1.0 | 14*0.5 | 27*2.5 | 61*0.5 |
WDZA-KYJYP23 | 4*0.75 | 7*1.5 | 14*0.75 | 30*0.5 | 61*0.75 |
WDZA-KYJYP23 | 4*1.0 | 7*2.5 | 14*1.0 | 30*0.75 | 61*1.0 |
WDZA-KYJYP23 | 4*1.5 | 7*4 | 14*1.5 | 30*1.0 | 61*1.5 |
WDZA-KYJYP23 | 4*2.5 | 7*6 | 14*2.5 | 30*1.5 | 62*0.5 |
WDZA-KYJYP23 | 4*4 | 8*0.5 | 14*4 | 30*2.5 | 62*0.75 |
WDZA-KYJYP23 | 4*6 | 8*0.75 | 14*6 | 37*0.5 | 62*1.0 |
WDZA-KYJYP23 | 4*10 | 8*1.0 | 16*0.5 | 37*0.75 | 62*1.5 |
WDZA-KYJYP23 | 5*0.5 | 8*1.5 | 16*0.75 | 37*1.0 | 63*0.5 |
WDZA-KYJYP23 | 5*0.75 | 8*2.5 | 16*1.0 | 37*1.5 | 63*0.75 |
