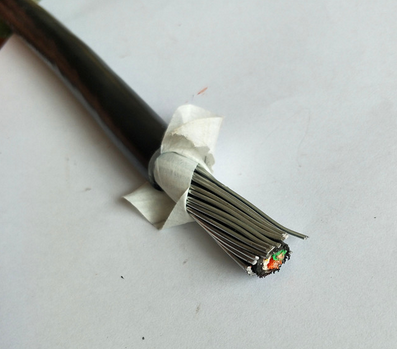

低煙無鹵控制電纜 WDZ-KEE23 WDZ-KEE
1、產品說明
低煙無鹵控制電纜 WDZ-KEE23 WDZ-KEE 是應對光伏發電站的特殊環境條件，是為電子流的能量傳送提高其供電質量，提供優質的鏈路而設計的專用電纜。
2、使用范圍
低煙無鹵電纜 WDZ-KEE23 WDZ-KEE 適用于光伏電站直流側匯后的能量輸送。適合沙漠高溫、高寒地區使用，有適合灘涂草原、潮濕及鹽霧地區用，有適合強紫外線照射和臭氧的腐蝕型電纜。
3、產品特性
低煙無鹵控制電纜 WDZ-KEE23 WDZ-KEE 的較高工作溫度為125℃；電纜的環境溫度為-40℃～90℃；電纜的適用電壓AC0.6/1KV，DC 1.8KV（空載）；電纜具有符合環保性能要求；電纜具有防霧和防潮功能；電纜具有熱阻小、散熱性能好；電纜具有強預防光線直射和臭氧侵蝕功能；鎧裝系列電纜具有良好的屏蔽特性，可有效隔離各種電磁干擾和雷電干擾。
低煙無鹵電纜 WDZ-KEE23 WDZ-KEE 特性：
額定電壓
| AC 0.6/1kV；DC 1.8kV |
應用溫度
| -40~90℃ |
導體溫度
| 120℃ |
20℃導體電阻
| 13.7Ω/km |
允許的短路溫度（5s）
| 200℃ |
耐候/UV試驗
| 通過 PASS |
燃燒測試
| IEC 60332-1垂直燃燒 |
電流
| 30A |
4.低煙無鹵電纜 WDZ-EE WDZ-EE23產品型號表1電纜的型號
型號 | 名 稱 |
WDZ-KEE | 交聯聚烯烴絕緣及護套無鹵低煙阻燃直流電纜 |
WDZ-KEE23 | 交聯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃直流電纜 |
表2電纜規格
型號 | 規格（㎜2） | 導體電阻(20℃Ω/㎞，≤) | 載流量（40℃ A） | 電纜尺寸（㎜） | |
EE | EE23 | ||||
WDZ-EE WDZ-EE23 | 2*25 | 0.727 | 130 | 14.8 | 16.8 |
2*35 | 0.524 | 160 | 18.6 | 20.6 | |
2*50 | 0.387 | 195 | 20.0 | 22.0 | |
2*70 | 0.268 | 245 | 21.4 | 23.4 | |
2*95 | 0.193 | 305 | 23.4 | 25.4 |
產品參數：
型號
|
規格 （㎜2） | 線芯結構
| 導體直徑(㎜)
| 外徑(㎜) | 導體電阻 Ω/㎞，≤
| 載流量（60℃ A）電纜表面相互貼鄰 |
根數/線徑（㎜） | A*B | |||||
WDZEESR | 2*1.5 | 30/0.25 | 1.60 | 4.6*9.70 | 13.70 | 24 |
2*2.5 | 49/0.25 | 2.10 | 5.2*11.00 | 8.21 | 33 | |
2*4.0 | 56/0.30 | 2.65 | 6.2*13.20 | 5.09 | 44 | |
2*6.0 | 84/0.30 | 3.30 | 7.1*15.20 | 3.39 | 57 |
優質的無氧鍍錫銅導體保證了其優越的導電效果，經高能電子加速器輻射交聯后的高性能絕緣材料和護套材料起著可靠的絕緣性能和機械性能。該產品為綠色產品,有
無鹵低煙、低鹵低煙特性，一旦發生火災事故,火焰蔓延速度慢，煙霧濃度低，可見度高，有害氣體釋放量小，便于人員撤離，并有更多的時間處理火災。
