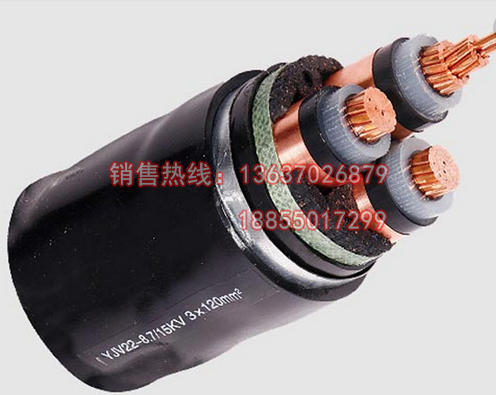

 YJV-8.7/15kv -3*120高壓電力電纜

   YJV-8.7/15kv -3*120高壓電力電纜按GB12706《額定電壓35V及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按******電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。

YJV-8.7/15kv -3*120高壓電力電纜適用范圍：

YJV-8.7/15kv -3*120高壓電力電纜適用于工頻額定電壓3.6/6kv～26/35kv輸配電線路作配送電能子用

YJV-8.7/15kv -3*120高壓電力電纜使用特性：

工頻額定電壓U0/U為3.6/6kv～26/35kv。

電纜導體的***高允許工作溫度：90℃。

短路時（***長時間不超過5s）電纜導體的***高溫度不超過2500C

電纜敷設時環境溫度應不低于00C。

電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。

電纜額定電壓的選擇

 電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um）kv表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“***高系統電壓”的***大值。

三相系統用電纜的U0值推薦如下表：

YJV-8.7/15kv  3*120高壓交聯電力電纜外徑及參數

U kv	U m kv	U 0 * kv
		A 和 B 類系統 System categories A and B	C 類系統 Systems categories C
6	7.2	3.6	6
10	12	6	8.7
15	17.5	8.7	12
20	24	12	18
30	36	18	－
35	40.5	21	26

A類系統──該類系統任何一相導體與地和接地導體接觸時，能在1min內與系統分離
B類系統──該類系統僅包括單相接地故障短時運行的條件，接地故障時間應不超過1h, 但在任何情況下，***長不超過8h每年接地故障總持續時間不超過125h；
C類系統──不屬于A類、B類的系統。

、電纜的型號

型號	名稱	適用范圍
YJV	銅芯交聯聚乙烯絕緣氯乙烯護套電力電纜	室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。
YJLY	鋁芯交聯聚乙烯絕緣乙烯護套電力電纜
YJY	銅芯交聯聚乙烯絕緣氯乙烯護套電力電纜
YJLY	鋁芯交聯聚乙烯絕緣氯乙烯護套電力電纜

產品參數:

導體標稱截面	絕緣   厚度	護套   厚度	電纜近似外徑	電纜近似重量	20℃   導體	電纜載流量		短路電流
					直流   電阻	在空   氣中	直埋土壤中	導 體	屏蔽層
									銅帶	銅絲
mm 2	mm	mm	mm	kg/km	Ω/km	A	A	KA	KA	KA
3×25	3.4	2.4	48	3190	0.727	120	125	3.69	2.958	-
3×35	3.4	2.5	50	3731	0.524	140	155	5.15	2.958	-
3×50	3.4	2.6	53	4396	0.387	165	180	7.31	2.958	-
3×70	3.4	2.7	57	5198	0.268	210	220	10.2	2.958	-
3×95	3.4	2.9	62	6350	0.193	355	265	13.8	2.958	-
3×120	3.4	3	65	7257	0.153	290	300	17.4	2.958	-
3×150	3.4	3.1	69	8383	0.124	330	340	21.7	2.958	-
3×185	3.4	3.2	72	9741	0.0991	375	380	26.7	2.958	-
3×240	3.4	3.3	78	11854	0.0754	435	435	34.6	3.301	-
3×300	3.4	3.4	84	14861	0.0601	495	485	43.1	3.301	-
