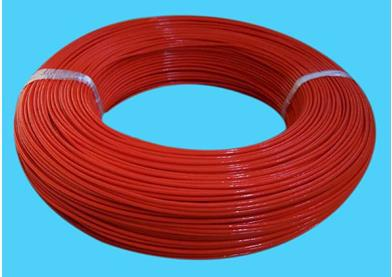

耐熱硅橡膠絕緣高溫補償導線

一、產品特點及用途

   耐熱硅橡膠絕緣高溫補償導線適用于高溫180℃低溫-60℃的惡劣環境中與熱電偶、檢流計及各種溫控儀表的連接線。具有耐酸堿、耐化學試劑、耐老化等特性。本產品采用絞合軟導體，故可用于各種移動場合。

二、產品執行標準：GB/T4989-94

三、耐熱硅橡膠絕緣高溫補償導線產品型號及名稱

型    號	名                          稱
JAKCH-GG	硅橡膠絕緣及護套耐熱用KC型補償導線(電纜)
JAKCH-GPG	硅橡膠鞋絕緣及護套對絞對屏蔽耐熱用KC型補償電纜(電線)
JAKCH-GPGP	硅橡膠絕緣及護套對絞對屏總屏蔽耐熱用KC型補償電纜
JAKCH-FG	氟塑料絕緣硅橡膠護套耐熱用KC型補償導線(電纜)
JAKCH-FPG	氟塑料絕緣硅橡膠護套對絞屏蔽耐熱用KC型補償導線(電纜)
JAKCH-FPGP	氟塑料絕緣硅橡膠護套對絞對屏總屏蔽耐熱用KC型補償電纜

注：1、如需其它型號產品，只需改寫型號的第一項，如JAEXH-GPGP等；

2、如需精密級，在原型號的第一項后加“S”如：JAKC-HS-GG等；

3、如需本安型和阻燃型產品，分別在原型號前加“IA”和ZRB、ZRC表示；

4、表中“P”為銅絲屏蔽，可改用：P1-鍍錫絲屏蔽，P2-銅帶屏蔽。

四、耐熱硅橡膠絕緣高溫補償導線生產范圍

標稱截面 mm2	導體結構㎜	生產對數
	根/單絲直徑	補償導線	補償電纜
0.5	7/0.30	1	2—24
1.0	7/0.43
1.5	7/0.52
2.5	19/0.41		2—19

五、耐熱硅橡膠絕緣高溫補償導線外型尺寸及參考重量

芯數×截面mm2	成品電纜***大外徑mm				計算重量kg/km
	GG	GPG	FG	FPG	GG	GPG	FG	FPG
2×0.5	4.1×6.5	4.7×7.0	3.6×5.5	4.3×6.2	32	53	30	48
2×1.0	4.7×7.6	5.4×8.1	4.3×6.6	4.9×7.2	48	73	46	67
2×1.5	5.5×8.7	6.1×9.4	4.8×7.4	5.5×8.1	70	98	61	84
2×2.5	6.4×10.5	7.1×11.2	5.8×9.1	6.4×9.8	103	139	95	124
