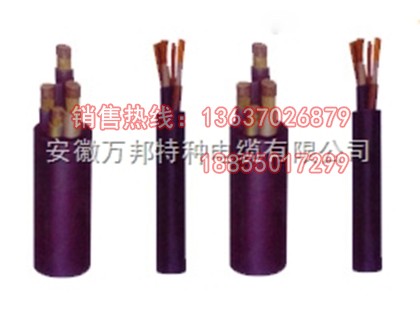

耐高溫控制電纜KFV KFPIV KFV22

耐高溫控制電纜KFV KFPIV KFV22

 產品說明: 耐高溫控制電纜KFV KFPIV KFV22執行標準：Q/HWDL020-2005

耐高溫控制電纜KFV KFPIV KFV22用途：適用于交流額定電壓450/750V及以下，電器儀表及自動化控制系統的信號傳輸線氟塑料絕緣聚氯乙烯護套控制電纜KFV,KFPIV,KFV22使用特性：①工作溫度：導體長期工作溫度不超過200℃，環境溫度不超過105℃。②額定電壓U0/U:450/750V。③***低環境溫度：固定敷設-40℃;非固定敷設-15℃④***小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍；氟塑料絕緣聚氯乙烯護套控制電纜耐高溫控耐高溫控制電纜KFV KFPIV KFV22主要技術指標：



項  目		技 術 指 標
導體直流電阻		0.5mm2		0.75mm2		1.0mm2		1.5mm2		2.5mm2		4mm2		6mm2
20℃（Ω/km)	鍍層	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫
	AB類	36.0	36.7	24.5	24.8	18.1	18.2	12.1	12.2	7.41	7.56	4.61	4.70	3.08	3.11
	R類	39.0	40.1	26.0	26.7	19.5	20.0	13.3	13.7	7.98	8.21	4.95	5.09	3.30	3.39
試驗電壓（V/min)		2500
絕緣電阻（MΩ.km)		20℃時≥500

耐高溫控制電纜KFV KFPIV KFV22型號及名稱見下表：

型  號	名    稱
KFV	銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制電纜
KFPIV	銅芯氟塑料絕緣105℃阻燃聚乙烯護套屏蔽控制電纜
KFV22	銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜
KFVX	鍍錫銅芯氯塑料絕緣105℃阻燃聚氯乙烯護套控制電纜
KFP1VX	鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制電纜
KFV22X	鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜

1 KFF 氟塑料絕緣和護套控制電纜

2 KFFP 氟塑料絕緣和護套屏蔽控制電纜

3 KFFR 氟塑料絕緣和護套控制軟電纜

4 KFFRP 氟塑料絕緣和護套屏蔽控制軟電纜

5 KFV 氟塑料絕緣聚氯乙烯護套控制電纜

6 KFVP 氟塑料絕緣聚氯乙烯護套屏蔽控制電纜

7 KFVR 氟塑料絕緣聚氯乙烯護套控制軟電纜

8 KFVRP 氟塑料絕緣聚氯乙烯護套屏蔽控制軟電纜

9 KFV22 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制電纜

10 KFVP22 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝屏蔽控制電纜

11 KFVR22 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜

12 KFVRP22 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝屏蔽控制軟電纜

13 KFFV22 氟塑料絕緣和內護套聚氯乙烯外護套鋼帶鎧裝控制電纜

14 KFFRV22 氟塑料絕緣和內護套聚氯乙烯外護套鋼帶鎧裝控制軟電纜

型號說明：

項目	代號	說明
系列代號	K	控制電纜
絕緣材料	F	聚全氟乙丙烯（F46）
屏蔽材料	/P1	無屏蔽可省略   鍍錫銅絲
護套材料	V	105℃ 阻燃聚氯乙烯105℃
鎧裝材料	22   32	鋼帶鎧裝   細鋼絲鎧裝
導體鍍層	/    X   Y	無鍍層省略   鍍錫   鍍銀
導體種類	A   B   R	單股導體   七股絞合導體   多股軟導體

電纜規格

型  號	導體標稱截面（mm2 ）
	0.5	0.75	1.0	1.5	2.5	4	6
	芯   數
KFV、KFVX   KFP1V、KFP1VX	2-61						2-10
KFV22、KFV22X	4-61						2-10
