YGGBP YFGBP屏蔽硅橡膠扁平電纜
一、產品標準
YGGBP YFGBP屏蔽硅橡膠扁平電纜按《額定電壓0.6/1 kV及以下硅橡膠扁平電纜》標準生產。同時還可根據用戶需要及按******電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
二、產品特點及用途
YGGBP YFGBP屏蔽硅橡膠扁平電纜適合于交流電壓1kV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳動機械等移動設備和電器用動力傳輸線控制、照明、通訊線路等。本產品具有耐高溫、耐寒、防腐、柔軟等特性，電纜在高溫環境下電氣性能穩定，抗老化性能優越，使用壽命長，廣泛應用于冶金、電力、化工、船舶、港口等行業。
分項屏蔽電纜適用于作為變頻器供電電纜。
三、YGGBP YFGBP屏蔽硅橡膠扁平電纜使用特性
● 交流額定電壓：U0/U：0.6/1kV
● ***高工作溫度：180℃
● 電纜安裝敷設溫度應不低于-25℃
● 電纜的彎曲半徑：無屏蔽電纜，不小于電纜外徑的6倍；
有屏蔽電纜，不小于電纜外徑的12倍；
四、YGGBP YFGBP屏蔽硅橡膠扁平電纜型號及名稱
型號 | 產品名稱 |
YGGB | 硅橡膠絕緣硅橡膠護套移動用扁平軟電纜 |
YFGB | 丁晴絕緣硅橡膠護套移動用扁平軟電纜 |
YGGBP | 硅橡膠絕緣硅橡膠護套鍍錫銅絲分項屏蔽移動用扁平軟電纜 |
YFGBP | 丁晴絕緣硅橡膠護套鍍錫銅絲分項屏蔽移動用扁平軟電纜 |
五、YGGBP YFGBP屏蔽硅橡膠扁平電纜生產范圍
型 號 | 芯 數 | 標 稱 截 面 mm2 |
YGGB YFGB YGGBP YFGBP | 2、3、4、3+1 | 1.5 ～ 120 |
5、4+1、3+2 | 1.5 ～ 95 | |
6 ～ 8 | 1.5 ～ 10 | |
10 ～ 12 | 1.5 ～ 4 |

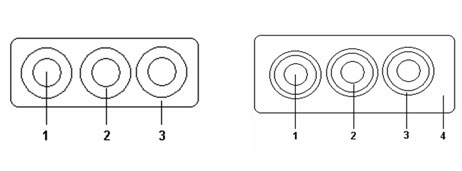

六、YGGBP YFGBP屏蔽硅橡膠扁平電纜結構示意圖
YGGB/YFGB 型電纜結構示意圖 YGGBP/YFGBP 型電纜結構示意圖
1 — 導體：多股軟銅線或鍍錫軟銅 1 — 導體：多股軟銅線或鍍錫軟銅
2 — 絕緣層：硅橡膠/丁晴 2 — 絕緣層：硅橡膠/丁晴
3 — 護套：硅橡膠 3 — 屏蔽：鍍錫銅絲分項屏蔽
4 — 護套：硅橡膠
