- 產品名稱：硅橡膠控制電纜KHFGRP-4*4
- 添加時間：2023-11-12 10:01:17
- 推薦度：

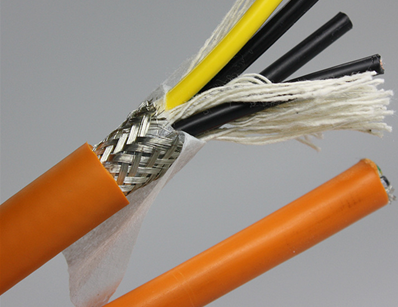

硅橡膠控制電纜KHFGRP-4*4
一.用途
硅橡膠控制電纜KHFGRP-4*4適用于交流額定電壓450/750V及以下要求耐高溫、低溫、耐老化、耐腐蝕等各種惡劣環境中作控制、監控回路、電氣儀表連接和自動化系統的信號傳輸。硅橡膠控制電纜KHFGRP-4*4廣泛應用于發電、石油、化工、冶金、鋼鐵、污水處理等行業。
二.執行標準:硅橡膠控制電纜KHFGRP-4*4執行企業標準.
三.硅橡膠控制電纜KHFGRP-4*4使用特性(1) 導體***高工作溫度：200℃
(2) 使用環境溫度：固定敷設-60～+180℃
(3) 允許彎曲半徑：不小于電纜外徑的6倍，銅帶屏蔽及鎧裝電纜不小于電纜外徑的12倍。
四.執行型號及名稱
型 號 | 名 稱 | 使用范圍 |
KHFG | 氟塑料絕緣硅橡膠護套控制電纜 | 敷設在室內、電纜溝、管道固定場合 |
KHFGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜 | |
KHFGP2 | 氟塑料絕緣硅橡膠護套銅帶屏蔽控制電纜 | |
KHFG22 | 氟塑料絕緣硅橡膠護套鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械外力固定場合 |
KHFGP22 | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼帶鎧裝控制電纜 | |
KHFGP2-22 | 氟塑料絕緣硅橡膠護套銅帶屏蔽鋼帶鎧裝控制電纜 | |
KHFGR | 氟塑料絕緣硅橡膠護套軟控制電纜 | 或敷設在室內移動要求柔軟等場合 |
KHFGRP | 氟塑料絕緣硅橡膠護套編織屏蔽軟控制電纜 |
五.KHFGRP硅橡膠控制電纜技術參數
標稱截面 mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | |
20℃時導體電阻不大于Ω/km | A、B類 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 |
R類 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | |
20℃時絕緣電阻 | ≥50MΩ?km | |||||||
交流試驗電壓50Hz | 2.5kV/5min不擊穿 | |||||||
六.產品主要規格
導體種類 | 標稱截面 mm2 | 芯數 | ||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | ||
導體結構 | ||||||||
A | 1/0.8 | 1/0.97 | 1/1.13 | 1/1.38 | 1/1.78 | 1/2.25 | 1/2.76 | 2～61芯
|
B | 7/0.3 | 7/0.37 | 7/0.43 | 7/0.52 | 7/0.68 | 7/0.85 | 7/1.04 | |
R | 16/0.20 | 24/0.20 | 32/0.20 | 32/0.25 | 49/0.25 | 56/0.30 | 84/0.30 | |
