- 產品名稱：硅橡膠屏蔽電纜 YGCP-1*18AWG
- 添加時間：2023-11-11 14:38:30
- 推薦度：

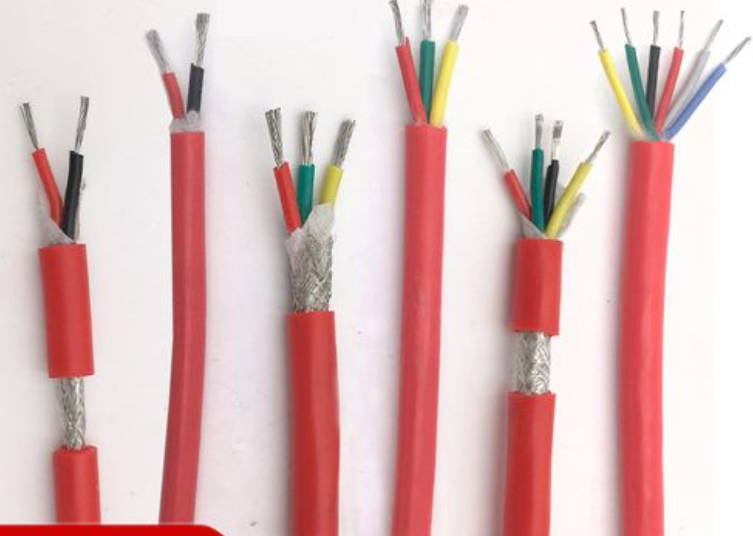

硅橡膠屏蔽電纜 YGCP-1*18AWG
硅橡膠屏蔽電纜 YGCP-1*18AWG適合在發電廠使用耐硅膠護套可以抗熱，抗化學腐蝕，耐油和耐酸
詳細介紹
硅橡膠屏蔽電纜 YGCP-1*18AWG結構:鍍錫銅
硅橡膠屏蔽電纜 YGCP-1*18AWG絕緣，絕緣色標：?jiǎn)紊? 或具有白色連續數字的黑色，兩芯絕緣：棕色/藍色，三芯絕緣：棕色/藍色黃綠接地線 .
硅膠內護套 鍍錫銅絲編織, 覆蓋率約 85% .
硅橡膠絕緣外護套 護套顏色適宜紅棕色。
技術參數：
工作溫度: -60°C ~ +180°C 瞬間可達到的zui高溫度：+220o C，導體的zui高工作溫度：+180。額定電壓: 300/500 V，測試電壓: 2000 V， 絕緣阻抗: zui小200 MΩ x km， zui小彎曲半徑: 柔軟10x外徑，固定安裝 5x外徑， 阻抗: zui大250Ω/km，輻射阻抗: 達 20x106 cJ/kg （可達20Mrad）
硅橡膠電纜產品性能:
耐高油分子，防動植物油，酒精，增塑劑和稀釋酸，堿液和鹽溶解，氧化物質，熱帶氣候的影響，湖泊水，氧氣。
無鹵，參考
耐火性能：不蔓延
測試參考
固定安裝在露天或通風管系統以及管道中。否則，硅橡膠的機械性能在超過90度的封閉空氣中會減弱。
AWG | 芯數 | 導體橫截面積 | 標稱外徑 | 銅重量 | 標稱重量 |
20 | 2 | 0.25 | 8.7 | 55.5 | 101 |
20 | 3 | 0.25 | 8.9 | 60.8 | 118 |
20 | 4 | 0.25 | 9.4 | 66.5 | 131 |
20 | 5 | 0.25 | 10 | 81.6 | 153 |
20 | 7 | 0.25 | 10.5 | 92.2 | 173 |
20 | 10 | 0.25 | 13.1 | 124 | 242 |
20 | 12 | 0.25 | 13.4 | 134.4 | 263 |
20 | 16 | 0.25 | 14.6 | 170.2 | 326 |
20 | 18 | 0.25 | 15.1 | 181 | 351 |
20 | 25 | 0.25 | 19.4 | 230.1 | 348 |
18 | 2 | 0.75 | 9.2 | 61.4 | 124 |
18 | 3 | 0.75 | 9.5 | 69.1 | 136 |
18 | 4 | 0.75 | 10.1 | 86.7 | 159 |
18 | 5 | 0.75 | 10.8 | 95.2 | 180 |
18 | 7 | 0.75 | 11.6 | 113.3 | 212 |
18 | 10 | 0.75 | 14.4 | 165.2 | 306 |
18 | 12 | 0.75 | 14.7 | 180.3 | 333 |
18 | 16 | 0.75 | 16.5 | 212.2 | 418 |
18 | 18 | 0.75 | 17.3 | 282.1 | 453 |
18 | 25 | 0.75 | 22.1 | 297.4 | 468 |
17 | 2 | 1 | 9.5 | 66.7 | 132 |
17 | 3 | 1 | 9.7 | 86.2 | 153 |
17 | 4 | 1 | 10.4 | 96.8 | 173 |
17 | 5 | 1 | 11.3 | 108.3 | 202 |
17 | 7 | 1 | 12 | 141.2 | 243 |
17 | 10 | 1 | 14.9 | 190 | 238 |
17 | 12 | 1 | 15.2 | 209.8 | 371 |
17 | 16 | 1 | 17 | 251.8 | 468 |
17 | 18 | 1 | 17.8 | 297.4 | 526 |
17 | 25 | 1 | 23 | 329 | 559 |
16 | 2 | 1.5 | 10.7 | 87.7 | 172 |
16 | 3 | 1.5 | 11.2 | 103.5 | 198 |
16 | 4 | 1.5 | 11.8 | 131.7 | 235 |
16 | 5 | 1.5 | 13.3 | 148.5 | 281 |
16 | 7 | 1.5 | 14.3 | 193.4 | 345 |
16 | 10 | 1.5 | 17.7 | 268.5 | 482 |
16 | 12 | 1.5 | 18 | 298.4 | 531 |
16 | 16 | 1.5 | 20.1 | 362.3 | 662 |
16 | 18 | 1.5 | 20.9 | 394 | 720 |
16 | 25 | 1.5 | 24.1 | 488.2 | 791 |
14 | 2 | 2.5 | 12.1 | 122.3 | 230 |
14 | 3 | 2.5 | 12.9 | 147.7 | 275 |
14 | 4 | 2.5 | 14.2 | 188.6 | 340 |
14 | 5 | 2.5 | 15.3 | 214.9 | 394 |
14 | 7 | 2.5 | 16.9 | 265.7 | 488 |
12 | 4 | 4 | 17.1 | 294 | 520 |
12 | 5 | 4 | 19.4 | 374 | 653 |
10 | 4 | 6 | 18.8 | 449 | 781 |
10 | 5 | 6 | 21.2 | 563 | 982 |
8 | 4 | 10 | 25.7 | 759 | 1294 |
6 | 4 | 16 | 28.4 | 1180 | 1988 |
4 | 4 | 25 | 35 | 1810 | 2995 |
