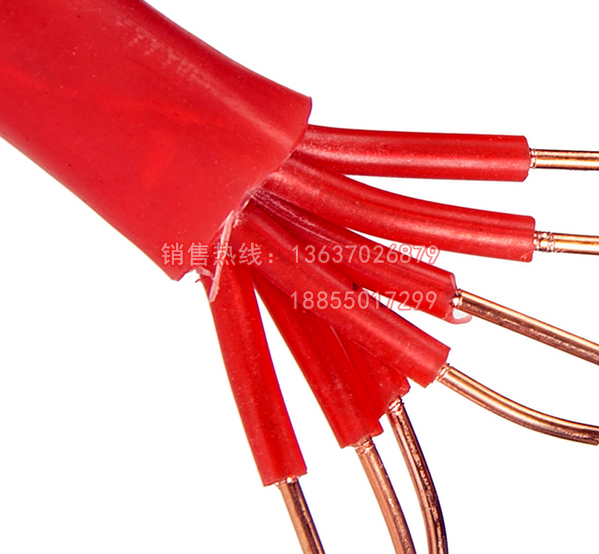

KGGP KGGRP KGGRP1硅膠控制電纜
一.KGGP KGGRP KGGRP1硅膠控制電纜特點及用途：
KGGP KGGRP KGGRP1硅膠控制電纜適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接或信號傳輸，電纜具有較好的熱穩定性，能在高溫、高寒環境、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫防腐等特殊要求場合使用。
二.KGGP KGGRP KGGRP1硅膠控制電纜使用特點
1、交流額定電壓：Uo/U450/750V
2、***高工作溫度：180℃
3、***低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃。
4、電纜安裝敷設溫度應不低于-25℃
5、電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍。
三.KGGP KGGRP KGGRP1硅膠控制電纜基本型號及產品名稱
型號 | 產品名稱 |
KGG | 硅橡膠絕緣和護套控制電纜 |
KGGR | 硅橡膠絕緣和護套控制軟電纜 |
KGGP | 硅橡膠絕緣和護套銅絲編織屏蔽控制電纜 |
KGGRP | 硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜 |
KGGRP1 | 硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜 |
注：1、如需阻燃型硅橡膠電纜，型號前加ZR。
2、硅橡膠絕緣丁qing護套電纜在芯數多，截面大的情況下代替硅橡膠和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長期使用溫度為-60-105℃。
3、導體線芯中銅絲可以采用鍍錫。
四.KGGP KGGRP KGGRP1硅膠控制電纜代號名稱和含義
項目 | 代號 | 說 明 |
阻燃特性 | ZR | 阻燃硅膠護套 |
系列代號 | K | 控制電纜 |
絕緣材料 | G | 硅橡膠 |
護套材料 | G | 硅橡膠 |
VF | 丁qing聚氯乙烯 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
五.KGGP KGGRP KGGRP1硅膠控制電纜主要技術指標
1、成品電纜導體直流電阻（符合GB3956規定）。
2、20℃時絕緣不小于500MΩ/KM。
3、成品電纜經受交流50Hz3.0kv/5min電壓試驗不穿。
六.KGGP KGGRP KGGRP1硅膠控制電纜基本電纜規格及結構參數
線芯×標稱截 | 導體結構(根數×直徑) | ***大外徑 | 參考重量 (kg/km) | ||
KGGR | KGGRP | KGGR | KGGRP | ||
2×0.75 | 24×0.20 | 9.2 | 10.0 | 78 | 118 |
2×1.0 | 32×0.20 | 9.5 | 10.6 | 87 | 127 |
2×1.5 | 30×0.25 | 10.2 | 11.5 | 114 | 164 |
2×2.5 | 50×0.25 | 10.5 | 12.5 | 156 | 210 |
3×0.75 | 24×0.20 | 10.5 | 11.5 | 93 | 133 |
3×1.0 | 32×0.20 | 11.5 | 12.9 | 100 | 152 |
3×1.5 | 48×0.20 | 12.0 | 13.8 | 126 | 177 |
3×2.5 | 51×0.25 | 12.5 | 14.8 | 180 | 243 |
4×0.75 | 24×0.20 | 11.0 | 12.5 | 110 | 160 |
4×1.0 | 32×0.20 | 11.5 | 13.0 | 120 | 173 |
4×1.5 | 30×0.25 | 12.0 | 13.5 | 151 | 205 |
4×2.5 | 50×0.25 | 14.5 | 15.5 | 220 | 270 |
5×0.75 | 24×0.20 | 12.0 | 13.0 | 118 | 168 |
5×1.0 | 32×0.20 | 12.5 | 13.5 | 140 | 200 |
5×1.5 | 30×0.25 | 13.0 | 14.2 | 190 | 250 |
5×2.5 | 50×0.25 | 14.0 | 15.2 | 290 | 380 |
7×0.75 | 24×0.20 | 12.5 | 13.5 | 141 | 201 |
7×1.0 | 32×0.20 | 13.0 | 14.2 | 162 | 231 |
7×1.5 | 30×0.25 | 13.6 | 14.6 | 230 | 290 |
7×2.5 | 50×0.25 | 15.5 | 16.5 | 350 | 360 |
8×0.75 | 24×0.20 | 13.5 | 14.5 | 165 | 224 |
8×1.0 | 32×0.20 | 14.0 | 15.0 | 190 | 223 |
8×1.5 | 30×0.25 | 15.8 | 17.2 | 278 | 281 |
8×2.5 | 50×0.25 | 17.0 | 18.2 | 410 | 560 |
10×0.75 | 24×0.20 | 14.1 | 15.4 | 210 | 310 |
10×1.0 | 32×0.20 | 15.0 | 16.0 | 260 | 394 |
10×1.5 | 30×0.25 | 17.1 | 18.1 | 345 | 460 |
10×2.5 | 50×0.25 | 21.0 | 22.1 | 510 | 640 |
12×0.75 | 24×0.20 | 15.5 | 16.5 | 245 | 345 |
12×1.0 | 32×0.20 | 17.2 | 18.2 | 287 | 387 |
12×1.5 | 30×0.25 | 18.0 | 19.0 | 372 | 500 |
12×2.5 | 50×0.25 | 21.0 | 22.0 | 577 | 680 |
14×0.75 | 24×0.20 | 17.0 | 18.0 | 280 | 380 |
14×1.0 | 32×0.20 | 17.6 | 19.0 | 321 | 440 |
14×1.5 | 30×0.25 | 19.0 | 20.0 | 440 | 560 |
14×2.5 | 50×0.25 | 21.0 | 22.0 | 580 | 780 |
19×0.75 | 24×0.20 | 15.8 | 16.8 | 340 | 450 |
19×1.0 | 32×0.20 | 17.0 | 18.0 | 400 | 520 |
19×1.5 | 30×0.25 | 20.0 | 21.0 | 520 | 650 |
19×2.5 | 50×0.25 | 23.0 | 24.0 | 845 | 1023 |
可根據現場使用環境不同，定制符合客戶使用環境的電纜 | ||||||
