- 產品名稱：超五類屏蔽信號電纜屏蔽電纜
- 添加時間：2020-05-12 08:13:44
- 推薦度：
介紹：

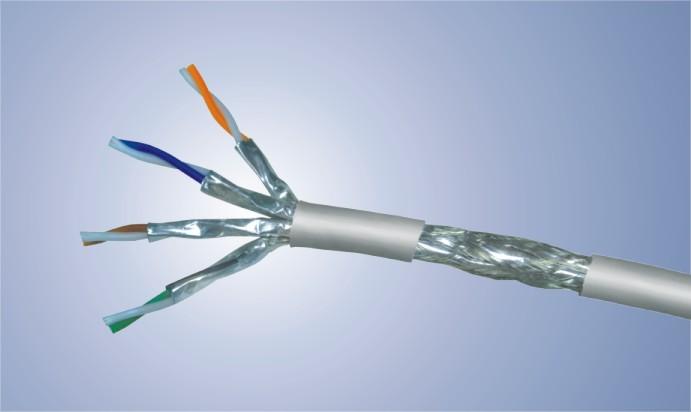

超五類屏蔽信號電纜屏蔽電纜結構特性
導體： Ф0.515mm (AWG 24) 實心銅導體
絕緣： 發泡聚乙烯
屏蔽： 鋁塑復合箔+70%鍍錫銅絲編織，鋁箔標稱厚度為70μm，其中鋁層厚度≥40μm
排流線： Ф0.4mm 鍍錫銅導體
內護套： 藍色聚氯乙烯 (厚度：0.6mm)
外護套： 黑色聚乙烯 (厚度：1.2mm)
超五類屏蔽信號電纜屏蔽電纜電纜外徑： Ф9.0mm
標識： Gritty 1008.08 Industrial Ethernet Cable PE/PVC SF/UTP CAT5e GTSP
超五類屏蔽信號電纜屏蔽電纜電氣性能
20℃時導體的直流電阻： ≤93.8Ω/km
20℃時導體的直流電阻不平衡： ≤5%
標稱工作電容 (1kHz)： ≤5.6nF/100m
線對對地電容不平衡： ≤330pF/100m
標稱傳播速度： 65%
時延差： ≤45ns/100m
絕緣電阻： ≥5000MΩ?km
zui大工作電壓： 300V
機械性能
工作溫度范圍： -20℃～+75℃
zui小彎曲半徑： 15倍電纜外徑（安裝時）
單位重量： 82kg/km
符合標準
ISO/IEC技術規范： ISO/IEC 11801 ; IEC 61156-5 2009
TIA/EIA 技術規范： TIA/EIA-568-B.2
