WDZ系列鐵路機車車輛用電線 電纜



一、適用范圍

    WDZ系列鐵路機車車輛用電線 電纜采用低煙無鹵阻燃交聯聚烯烴絕緣，產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

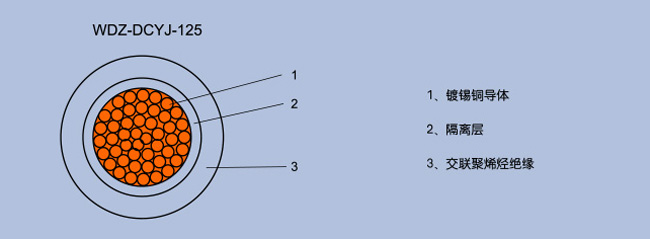

二、產品結構示意圖

三、使用特性

1、WDZ系列鐵路機車車輛用電線 電纜額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。

2、WDZ系列鐵路機車車輛用電線 電纜長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125℃；WDZ-DCYJ/B-150產品為150℃。

3、電纜***低使用環境溫度： WDZ-DCYJ-125產品應不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60℃。

4、WDZ系列鐵路機車車輛用電線 電纜敷設的允許彎曲半徑：

電纜外徑（D）為20mm及以下時應不小于3D。

電纜外徑（D）為20mm以上時應不小于5D。

5、WDZ-DCYJ-125 型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。

四、WDZ系列鐵路機車車輛用電線電纜的型號及規格

1、電纜的型號見表1

表1 電纜型號及名稱

序號		型號	額定電壓	名稱
1		WDZ-DCYJ-125	500V、750V、1kV、1.5kV、3kV	銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
2		WDZ-DCYJ/B-125	750V	銅芯耐熱125℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
3		WDZ-DCYJ/B-150	750V	銅芯耐熱150℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜

2、電纜規格見表2

表2 電纜的規格

序號	型號	額定電壓	規 格mm2
1	WDZ-DCYJ-125	500V	1，1.5，2.5，4
2	WDZ-DCYJ-125	750V，1.5kV，3kV	0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
3	WDZ-DCYJ/B-125	750V	0.5，0.75，1，1.2，1.5，2.0，2.5，4，6

五、WDZ系列鐵路機車車輛用電線電纜代號名稱和含義見表3

表3 代號的名稱及含義

項目	代號	說明
系列代號	DC	機車車輛用電纜（電線）
產品特性	WDZ	無鹵低煙阻燃
絕緣材料	YJ	交聯聚烯烴
絕緣特性	B	高強度薄壁絕緣
耐熱特性	125	耐熱125℃
	150	耐熱150℃

六、WDZ系列鐵路機車車輛用電線電纜主要技術特點

1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。

2、 20℃時絕緣電阻：額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。

3、成品電纜經受如下表4交流電壓試驗不擊穿：

表4 交流電壓試驗

額定電壓	500V	750V，1kV	1.5kV	3kV
交流電壓試驗	2 kV/15min	3.5kV/15min	6kV/15min	12kV/15min

4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值≥4.3；導電率≤10μS/mm。

5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗。
