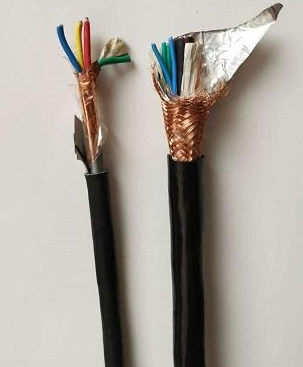

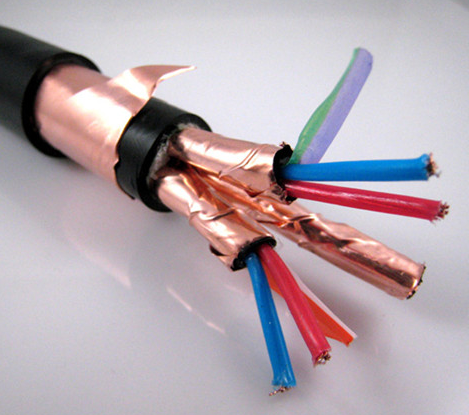

耐高溫計算機電纜DJFP2VP2-7*2*1.0
一、適用范圍
耐高溫計算機電纜DJFP2VP2-7*2*1.0屬于電子計算機系統專用電纜之一，是現代化工業建設急需的配套產品，廣泛應用于能源工業、冶金工業和石油、化工工業等廠礦企業和科研部門的電子計算機、儀器儀表、各種自動化檢測設備及其它信息傳輸和控制系統，在高溫環境中作電器、儀表的連接線和自動控制系統的傳輸線。
二、型號規格
1、型號名稱及用途見表1。
表1
型號 | 名稱 |
DJFPV | 氟塑料絕緣、銅絲編織對絞屏蔽、聚氯乙烯護套控制電纜 |
DJFPVP | 氟塑料絕緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套控制電纜 |
DJFPVRP | 氟塑料絕緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套軟型控制電纜 |
DJFPV22 | 氟塑料絕緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
DJFPVP22 | 氟塑料絕緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
DJFP2VP2 | 氟塑料絕緣、銅帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套控制電纜 |
DJFP2V22 | 氟塑料絕緣、銅帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
DJFP2VP2-22 | 氟塑料絕緣、銅帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
2、型號中各代號說明見表2。
表2
項目 | 代號 | 說明 |
系列 | DJ | 對絞屏蔽控制電纜 |
絕緣 | F | 氟塑料 |
線組屏蔽 | P | 銅絲編織 |
P1 | 鍍錫銅絲編織 | |
P2 | 銅塑復合帶繞包 | |
P3 | 鋁塑復合帶繞包 | |
總屏蔽 | （省略） | 無屏蔽 |
P | 銅絲編織 | |
P1 | 鍍錫銅絲編織 | |
P2 | 銅塑復合帶繞包 | |
P3 | 鋁塑復合帶繞包 | |
護套 | V | 聚氯乙烯PVC |
鎧裝 | （省略） | 無鎧裝 |
2 | 雙鋼帶鎧裝 | |
外護套 | 2 | 聚氯乙烯PVC |
耐溫等級 | 180 | 導體zui高允許長期工作溫度為180℃ |
規格 | 線組數×每組線芯數×導體截面（mm2） | （1~24）×2×（0.5~2.5） （1~12）×3×（0.5~2.5） |
導體種類 | A（常省略） | Ⅰ類結構（單根結構） |
B | Ⅱ類結構（絞合結構） | |
R | 軟結構 |
3、規格見表2
表2
型號 | 芯數 | 標稱截面 |
DJFPV | 2～48 3～36 | 0.5～2.5 |
DJFPVP | ||
DJFPVRP | ||
DJFPV22 | ||
DJFPVP22 | ||
DJFP2VP2 | ||
DJFP2V22 | ||
DJFP2VP2-22 |
三、產品使用特性
1、額定電壓：300/500V
2、電纜導體的zui高長期允許工作溫度：180℃和200℃兩種。
3、電纜的zui低允許敷設溫度：
聚氯乙烯護套電纜：0℃
氟塑料護套電纜：－60℃
低于zui低允許敷設溫度時應預先加熱。
4、屏蔽線組的工作電容（1kHz）：≤100pF/m。
5、電纜線組間的分布電感≤0.8μH/m。
6、電纜線組間的電容不平衡：在測試頻率為1kHz，電纜長度為250m時應不大于300pF。
7、電纜推薦允許彎曲半徑：
有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍；
其余結構電纜不小于電纜外徑的6倍。
8、電纜的導體直流電阻見表3。
表3
導體截面積 mm2 | 20℃時導體直流電阻 ≤Ω/km | |||||
不鍍錫 | 鍍錫 | |||||
Ⅰ類 | Ⅱ類 | 軟結構 | Ⅰ類 | Ⅱ類 | 軟結構 | |
0.5 | 36.0 | 36.0 | 39.0 | 36.7 | 36.7 | 40.1 |
0.75 | 24.5 | 24.5 | 26.0 | 24.8 | 24.8 | 26.7 |
1.0 | 18.1 | 18.1 | 19.5 | 18.2 | 18.2 | 20.0 |
1.5 | 12.1 | 12.1 | 13.3 | 12.2 | 12.2 | 13.7 |
