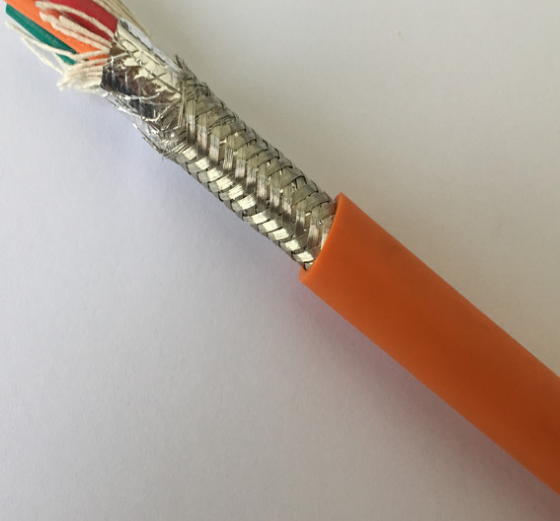

KGEP硅橡膠絕緣屏蔽控制電纜

一、適用范圍
 KGEP硅橡膠絕緣屏蔽控制電纜適用于冶金、電力、石油化工等工礦企業中的電器儀表、配電裝置的信號傳輸、控制和測量系統及火災危險較大，消防重要性較高場所的控制、監控回路及保護線路。

二、型號規格
1、字母對應含義。
   K-控制電纜　NH-耐火型　T-銅芯（省略）　G-硅橡膠絕緣　G-硅橡膠護套　

V-聚氯乙烯護套　E-聚烯烴護套　P-銅絲編織屏蔽　P2-銅帶屏蔽　P3-鋁塑帶屏蔽　

R-軟型

2、數字對應含義。
   前一位：2-鋼帶鎧裝 3-細鋼絲鎧
   后一位：2-聚氯乙烯護套　4-聚烯烴護套
3、型號名稱及用途見表1。

表1

型 號	名 稱
KGG	硅橡膠絕緣、硅橡膠護套控制電纜
KGGP	硅橡膠絕緣、編織總屏蔽、硅橡膠護套控制電纜
KGGR	硅橡膠絕緣、硅橡膠護套控制軟電纜
KGV	硅橡膠絕緣、聚氯乙烯護套控制電纜
KGVP	硅橡膠絕緣、編織總屏蔽、聚氯乙烯護套控制電纜
KGVR	硅橡膠絕緣、聚氯乙烯護套控制軟電纜
KGE	硅橡膠絕緣、聚烯烴護套低煙無鹵成束阻燃控制電纜
KGEP	硅橡膠絕緣、編織總屏蔽、聚烯烴護套低煙無鹵成束阻燃控制電纜
KGE24	硅橡膠絕緣、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜
KGE34	硅橡膠絕緣、鋼絲鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜
KGEP24	硅橡膠絕緣、編織總屏蔽、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜
KGEP34	硅橡膠絕緣、編織總屏蔽、鋼絲鎧裝聚烯烴護套低煙無鹵成束阻燃控制電纜
NH-KGE	硅橡膠絕緣、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜
NH-KGEP2	硅橡膠絕緣、銅帶總屏蔽、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜
NH-KGE24	硅橡膠絕緣、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜
NH-KGEP3-24	硅橡膠絕緣、鋁塑復合帶總屏蔽、鋼帶鎧裝聚烯烴護套低煙無鹵成束阻燃耐火控制電纜
NH-KGEP3-34	硅橡膠絕緣、鋁塑復合帶總屏蔽、鋼絲鎧裝、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜

 4、規格見表2

表2

標稱截面 mm2	導體類型
	Ⅰ類	Ⅱ類	軟結構
0.5	1/0.80	7/0.30	16/0.20
0.75	1/0.97	7/0.37	24/0.20
1.0	1/1.13	7/0.43	32/0.20
1.5	1/1.38	7/0.52	30/0.25
2.5	1/1.78	7/0.68	49/0.25
4	1/2.25	7/0.85	—
6	1/2.76	7/1.04	—
10	—	7/1.35	—

 三、KGEP硅橡膠絕緣屏蔽控制電纜產品使用特性

 1、電纜額定電壓：450/750V。

2、電纜導體的長期允許工作溫度：-80?C~180?C。

3、電纜推薦允許彎曲半徑:

有鎧裝的電纜應不小于電纜外徑的12倍; 其余結構電纜應不小于電纜外徑的6倍。

4、電纜的***低敷設溫度：

聚乙烯護套電纜：-20?C；聚氯乙烯和低煙無鹵聚烯烴護套電纜：0?C。低于***低敷設溫度時應預先加熱。

5、電纜的燃燒特性

5.1 成束阻燃（/SA）型電纜能經受GB18380.3 （IEC60332-3） 規定的成束不延燃試驗.

5.2 低煙低鹵成束阻燃 （/SB） 型電纜燃燒時煙度應符合GB/T17651 （IEC61034） 規定,燃燒析出氣體中HCI含量應≤100mg/g符合GB/T17650 （IEC60754-2）要求。

5.3 低煙無鹵成束阻燃（/SC）型電纜燃燒時煙度應符合GB/T17651 （IEC61034）規定，燃燒析出氣體水溶液的PH值≥4.3,電導率≤10μs/mm符合GB/T17650 （IEC60754-2）要求。

5.4 耐火電纜特性還應符合GB/T19216 （IEC60331）規定要求。

6、KGEP硅橡膠絕緣屏蔽控制電纜的導體電阻和絕緣電阻見表2。

                                                表2

標稱截面mm2	20?C時導體電阻 ≤?/km						20℃時絕緣電阻≥MΩ?km
	不鍍錫			鍍錫
	I類	II類	軟結構	I類	II類	軟結構
0.5	36.0	36.0	39.0	36.7	36.7	40.1	600
0.75	24.5	24.5	26.0	24.8	24.8	26.7	400
1.0	18.1	18.1	19.5	18.2	18.2	20.0	300
1.5	12.1	12.1	13.3	12.2	12.2	13.7	230
2.5	7.41	7.41	7.98	7.56	7.56	8.21	160
4	4.61	4.61	—	4.70	4.70	—	125
6	3.08	3.08	—	3.11	3.11	—	83
10	—	1.83	—	—	1.84	—	50
