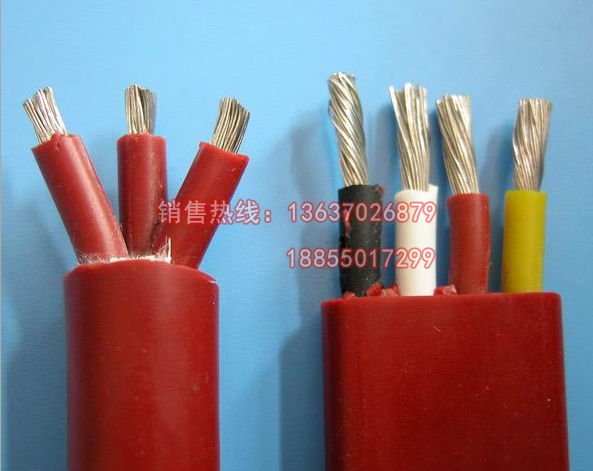

FDGG-40 FDGU-55耐高溫硅橡膠電纜

      FDGG-40 FDGU-55耐高溫硅橡膠電纜額定電壓U0/U分別為：450/750V、0.6/1kV、1.8/6kV。電纜導體的長期允許工作溫度分別為：電壓等級450/750V為70℃；電壓等級0.6/1kV、1.8/6kV為90℃。電纜導體直流電阻符合GB/T3956中第5種軟銅導體的規定。

一、FDGG-40 FDGU-55耐高溫硅橡膠電纜執行標準：企業標準。
額定電壓1.8/3kV及以下風力發電用耐扭曲軟電纜.

型號	名稱
FDEF-25(-40)	銅芯乙丙橡皮絕緣氯阻燃丁橡皮護套風力發電用（耐寒）耐扭曲軟電纜
FDES-25(-40)	銅芯乙丙橡皮絕緣阻燃熱塑彈性體護套風力發電用（耐寒）耐扭曲軟電纜
FDGG-40(-55）	銅芯硅橡膠橡皮絕緣阻燃硅橡膠橡皮護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
FDGU-40(-55)	銅芯硅橡膠橡阻燃皮聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
FDEU-40(-55）	銅芯乙丙橡皮絕緣阻燃聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
FDEG-40(-55)	銅芯乙丙橡皮絕緣阻燃硅橡膠橡皮護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
FDEH-25(-40)	銅芯乙丙橡皮絕緣阻燃氯磺化聚乙烯橡皮護套風力發電用（耐寒）耐扭曲軟電纜
注：阻燃電纜（阻燃C類）在型號前加：ZC-。

四、FDGG-40 FDGU-55耐高溫硅橡膠電纜的主要技術性能：

序號	項目	技術指標
1	20℃時導體直流電阻	見表5-1
2	20℃時絕緣電阻	見表5-2
3	5min工頻電壓試驗	見表5-3
4	阻燃性能（適用于ZC電纜）	符合GB/T 18380.35-2008阻燃C類要求



標稱截面 mm2	20℃時導體直流電阻（≤Ω/km）	標稱截面 mm2	20℃時導體直流電阻（≤Ω/km）
不鍍錫	鍍錫	不鍍錫	鍍錫
1.0	19.5	20.0	16	1.21	1.24
1.5	13.3	13.7	25	0.780	0.795
2.5	7.98	8.21	35	0.554	0.565
4	4.95	5.09	50	0.386	0.393
6	3.30	3.39	70	0.272	0.277
10	1.91	1.95	95	0.206	0.210



標稱截面 mm2	20℃時導體直流電阻（≤Ω/km）	標稱截面 mm2	20℃時導體直流電阻（≤Ω/km）
不鍍錫	鍍錫	不鍍錫	鍍錫
120	0.161	0.164	240	0.0801	0.0817
150	0.129	0.132	300	0.0641	0.0654
185	0.106	0.108	400	0.0495	0.0495



額定電壓	電纜規格	20℃時絕緣電阻    （≥MΩ·km）	工作溫度下絕緣電阻    （≥MΩ·km）
450/750V   0.6/1kV	35mm2及以下	150	0.15
50～150mm2	100	0.10
185～400mm2	80	0.08
1.8/3kV	35mm2及以下	250	0.25
50～150mm2	200	0.20
185～400mm2	150	0.15



額定電壓	試驗電壓 kV
450/750V	2.5
0.6/1kV	3.5
1.8/3kV	6.5

五、FDGG-40 FDGU-55耐高溫硅橡膠電纜的工作條件

1、電纜額定電壓U0/U分別為：450/750V、0.6/1kV、1.8/6kV。
2、電纜導體的長期允許工作溫度分別為：電壓等級450/750V為70℃；電壓等級0.6/1kV、1.8/6kV為90℃。
3、電纜導體直流電阻符合GB/T 3956中第5種軟銅導體的規定。
4、電纜敷設時的環境溫度，普通型：-25℃，耐寒型：-40℃，耐嚴寒型：-55℃。
5、電纜的***小彎曲半徑為電纜直徑的6倍。

六、FDGG-40 FDGU-55耐高溫硅橡膠電纜的吊運和保管

1、電纜運輸應不得使電纜盤處于平放位置；不得作長距離滾動；不得遭受沖撞、擠壓和任何機械損傷；長途運輸時應防止長時間曝曬。
2、運輸或滾動電纜盤前，須***保證電纜盤牢固，電纜繞緊。滾動時須***順著電纜盤上的箭頭指示或電纜的纏緊方向進行。
3、電纜應集中分類存放，并應標明型號、電壓、規格、長度。電纜存放處不得積水。
4、電纜在保管期間，電纜盤及包裝應完成，標志應齊全，封端應嚴密。當有缺陷時應及時處理。

七、FDGG-40 FDGU-55耐高溫硅橡膠電纜的安裝敷設

1、電纜在放線時，張力應均勻，以免電纜扭曲，使絕緣線芯產生裂絞，導致事故發生。
2、做電纜頭時，要嚴格按******電力施工規范使用專用工具。
3、電纜在安裝過程中一旦發現機械損傷，在條件允許的情況下，請務必對電纜進行相應的檢查，以確認電纜絕緣是否損壞。
4、電纜敷設前應按下列要求進行檢查：
4.1電纜型號、規格、電壓應符合設計。電纜外觀應無損傷，絕緣良好，電纜應經試驗合格。
4.2應根據設計和實際路徑，計算每根電纜長度，合理安排每盤電纜，減少電纜接頭。
4.3在帶電區域內，安裝敷設電纜，應有可靠的安全措施。
