BPTVVPP2屏蔽變頻電纜
BPTVVPP2屏蔽變頻電纜制造依據
BPTVVPP2屏蔽變頻電纜參照GB12706-91、IEC502、IEC92-359等有關標準和規范制造。
BPTVVPP2屏蔽變頻電纜適用范圍：
BPTVVPP2屏蔽變頻電纜適用于額定電壓0.6/1kV及以下,與變頻電機相匹配的動力傳輸系統中屏蔽要求極嚴格的動力線路及輸配電線路。
BPTVVPP2屏蔽變頻電纜產品特點及使用特性
1、采用復合屏蔽、能抗靜電耦合、電磁感應、電波、接地不良以及電源線傳導干擾。
2、當線路出現高次潛波電流分量時，屏蔽層電流總和為零，不對外界產生干擾。
3、具有較低而均勻的正（逆）序和零序阻抗，與普通四芯電纜相比，它有利與改善供電品質。
4、屏蔽層在零序工作狀態下的電阻值，比普通電纜的第四芯導體低得多，故有利于新型短路自動保護設備的應用，有利于電纜及其它相關設備的安全運行。
5、屏蔽層和電纜主芯截面有一定比例，起到了PE保護作用。
6、***小彎曲直徑為電纜彎曲試驗用圓柱體的兩倍。
BPTVVPP2屏蔽變頻電纜產品主要技術指示
導體截面mm2 | 導體結構 | +20℃導體***大直流電阻Ω／㎞ | +20℃***小絕緣電阻MΩKM | 電壓試驗 | 成束燃燒試驗 | ||
硬結構 | 軟結構 | 硬結構 | 硬結構 | AC3500V/5min | B類合格 | ||
1.5 | 1/1.8 | 7/0.52 | 12.1 | 11.9 | PVC絕緣≥50 | AC3500V/5min | B類合格 |
2.5 | 1/1.78 | 19/0.41 | 7.41 | 7.17 | |||
4.0 | 1/2.25 | 19/0.52 | 4.61 | 4.41 | |||
6.0 | 1/2.76 | 19/0.64 | 3.08 | 2.92 | |||
10 | 7/1.35 | 19/0.52 | 1.83 | 1.73 | |||
16 | 7/1.7 | 49/0.64 | 1.15 | 1.14 | |||
25 | 7/2.12 | 98/0.58 | 0.707 | 0.695 | |||
35 | 7/2.50 | 133/0.58 | 0.524 | 0.512 | |||
50 | 19/1.83 | 133/0.68 | 1.387 | 0.373 | |||
70 | 19/2.12 | 189/0.68 | 0.268 | 0.260 | |||
95 | 19/2.50 | 254/0.68 | 0.193 | 0.190 | |||
120 | 37/2.0 | 324/0.68 | 0.153 | 1.148 | |||
150 | 37/2.24 | 336/0.74 | 0.123 | 0.119 | |||
185 | 37/2.52 | 570/0.64 | 0.0991 | 0.0906 | |||
240 | 61/2.25 | 732/0.64 | 0.0754 | 0.0713 | |||
BPTVVPP2屏蔽變頻電纜型號、名稱及長期工作溫度
代號 | 型號 | 名稱 | 長期工作溫度℃ |
CSD01 | BPTVVPP2 | 阻燃聚氯乙烯絕緣、護套屏蔽電纜 | -20℃~70℃ |
CSD02 | BPTYJVPP2 | 交聯聚氯乙烯絕緣、阻燃聚氯乙烯護套屏蔽動力電纜 | -20℃~90℃ |
CSD03 | BPTF46VPP2 | F46絕緣、阻燃PVC護套耐高溫動力屏蔽電纜 | -40℃~250℃ |
CSD04 | BPTF46GPP2 | F46 絕緣、硅橡膠護套耐高溫動力屏蔽電纜 | -40℃~250℃ |
CSD05 | BPTGGPP2 | 硅橡膠絕緣、護套耐高溫動力屏蔽電纜 | -40℃~250℃ |
CSD06 | BPTGVPP2 | 硅橡膠絕緣、阻燃PVC護套耐高溫動力屏蔽電纜 | -20℃~70℃ |
CSD07 | BPTGDGDQPP2 | 硅橡膠絕緣、丁晴聚氯乙烯護套耐高溫動力屏蔽電纜 | -20℃~90℃ |
CSD08 | BPTGTGPP2 | 硅橡膠絕緣、彈性休耐高溫動力屏蔽電纜 | -20℃~90℃ |

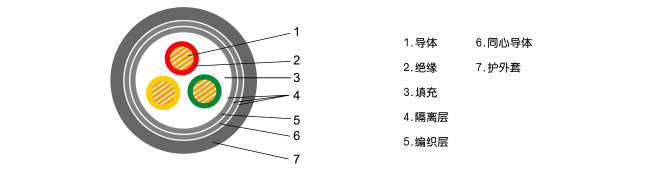

結構簡圖
BPTVVPP2屏蔽變頻電纜參考外徑
標稱截面mm2 | 絕緣厚度mm | 護套厚度mm | 電纜外徑 | ||||||||
BPTVVPP2（BPTGGPP2BPTGQQPP2 BPTGTGPP2） | BPTYJVPP2（BPTF46PP2BPTF46GPP2） | ||||||||||
PVC | XLPE | 2 | 3 | 4 | 3+1 | 2 | 3 | 4 | 3+1 | ||
1.5 | 0.8 | 0.7 | 1.8 | 12.0 | 12.5 | / | / | 11.4 | 11.8 | 12.6 | / |
2.5 | 0.8 | 0.7 | 1.8 | 12.7 | 13.5 | 14.5 | / | 12.5 | 13.0 | 14.0 | / |
4 | 1.0 | 0.7 | 1.8 | 14.5 | 15.4 | 16.5 | 16.0 | 13.5 | 14.0 | 15.0 | 15.0 |
6 | 1.0 | 0.7 | 1.8 | 15.5 | 16.5 | 17.6 | 17.0 | 14.5 | 15.3 | 16.5 | 16.0 |
10 | 1.0 | 0.7 | 1.8 | 15.5 | 16.5 | 17.6 | 17.0 | 14.5 | 15.3 | 16.5 | 16.0 |
16 | 1.0 | 0.7 | 1.8 | 18.5 | 19.5 | 21.8 | 21.2 | 16.3 | 18.0 | 19.5 | 18.7 |
25 | 1.2 | 0.9 | 1.8 | 24.0 | 25.0 | 27.5 | 27.0 | 22.8 | 24.0 | 26.2 | 25.8 |
35 | 1.2 | 0.9 | 1.8 | 26.0 | 27.6 | 30.5 | 30.0 | 25.0 | 26.6 | 29.0 | 28.5 |
50 | 1.4 | 1.0 | 2.0 | 23.2 | 28.0 | 32.5 | 32.0 | 28.1 | 30.0 | 32.5 | 31.3 |
40 | 1.4 | 1.1 | 2.1 | 26.0 | 30.5 | 35.6 | 35.0 | 32.5 | 34.8 | 38.4 | 38.0 |
95 | 1.6 | 1.1 | 2.3 | 30.5 | 35.0 | 41.5 | 41.0 | 36.6 | 39.0 | 43.3 | 41.8 |
120 | 1.6 | 1.2 | 2.4 | 33.0 | 38.7 | 45.8 | 45.0 | 40.5 | 43.5 | 48.0 | 46.9 |
150 | 1.8 | 1.4 | 2.6 | 36.2 | 43.5 | 50.5 | 50.0 | 45.0 | 48.0 | 53.5 | |
185 | 2.0 | 1.6 | 2.8 | 40.0 | 47.5 | 55.5 | 55.0 | 50.0 | 53.5 | 59.5 | 58.5 |
240 | 2.2 | 1.7 | 3.0 | / | 54.0 | 57.0 | 57.0 | 56.0 | 60.0 | 66.5 | 65.0 |
