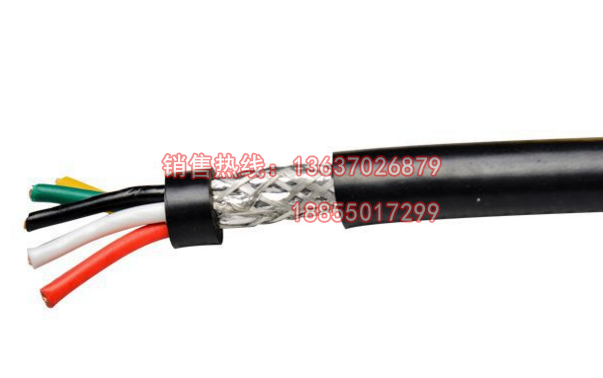

JVVP1鍍錫屏蔽電纜
JVVP1鍍錫屏蔽電纜產品描述
1.JVVP1鍍錫屏蔽電纜適用于額定電壓450/750V及以下電子計算機系統（DCS）的數據傳輸和抗干擾要求較高的檢測儀器儀表，以及其他自控系統的弱信號連接、傳輸。
4、JVVP1鍍錫屏蔽電纜種類繁多如下為型號結構的解釋
型號 | 結構特征 | ||
銅芯聚氯乙烯絕緣聚氯乙烯護套 | 銅芯聚乙烯絕緣聚氯乙烯護套 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套 | |
DJVPV | DJYPV | DJYJPV | 編織分對屏蔽 |
DJVP2V | DJYP2V | DJYJP2V | 銅帶分對屏蔽 |
DJVP3V | DJYP3V | DJYJP3V | 鋁塑帶分對屏蔽 |
DJVVP | DJYVP | DJYJVP | 編織總屏蔽 |
DJVVP2 | DJYVP2 | DJYJVP2 | 銅帶總屏蔽 |
DJVVP3 | DJYVP3 | DJYJVP3 | 鋁塑帶總屏蔽 |
DJVPVP | DJYPVP | DJYJPVP | 編織分、總屏蔽 |
DJVP2VP2 | DJYP2VP2 | DJYJP2VP2 | 銅帶分、總屏蔽 |
DJVP3VP3 | DJYP3VP3 | DJYJP3VP3 | 鋁塑帶分、總屏蔽 |
DJVP2V22 | DJYP2V22 | DJYJP2V22 | 銅帶分屏蔽、鎧裝 |
DJVP3V22 | DJYP3V22 | DJYJP3V22 | 鋁塑帶分屏蔽、鎧裝 |
DJVVP2-22 | DJYVP2-22 | DJYJVP2-22 | 銅帶總屏蔽、鎧裝 |
DJVVP3-22 | DJYVP3-22 | DJYJVP3-22 | 鋁塑帶總屏蔽、鎧裝 |
DJVP2VP2-22 | DJYP2VP2-22 | DJYJP2VP2-22 | 銅帶分、總屏蔽、鎧裝 |
DJVP3VP3-22 | DJYP3VP3-22 | DJYJP3VP3-22 | 鋁塑帶分、總屏蔽、鎧裝 |
JVVP1鍍錫屏蔽電纜規格范圍：見表2
表2
型 號 | 對數 | 標稱截面 | |||||
DJVPV DJYP2V DJYP3V DJVVP2 DJYPV3 DJYJPVP DJVP3VP3 | DJYPV DJYJP2V DJVVP DJYVP2 DJYVP3 DJYJVP2 DJYJVP3 | DJYJPV DJVP3V DJYVP DJYJVP2 DJVPVP DJYP2VP2 DJYP3VP3 | DJVP2V DJYP3V DJYJVP DJVPV3 DJYPVP DJYJP2VP2 | 2～37 | 0.5，0.6，0.75，1.0，1.5 | ||
DJVP2V22 DJVP3V22 DJVVP2-22 DJVVP3-22 DJYP2VP2-22 DJYP3VP3-22 | DJYP2V22 DJYP3V22 DJYVP2-22 DJYVP3-22 DJYP2VP2-22 DJYP3VP3-22 | DJYJP2-22 DJYJP3V22 DJYJVP2-22 DJYJVP3-22 DJYJP2VP2-22 DJYJP3VP3-22 | 4～37 | ||||
JVVP1鍍錫屏蔽電纜技術參數：
1導體直流電阻見表3
表3
標稱截面 | 20℃直流電阻≤ |
0.5 | 39.0 |
0.6 | 28.5 |
0.75 | 24.5 |
0.8 | 22.6 |
1.0 | 18.1 |
1.5 | 12.1 |
2絕緣電阻：聚氯乙烯絕緣電阻見表4
表4
70℃、95℃***小絕緣電阻 | 導體標稱截面 | ||||
0.5 | 0.6 | 0.75 | 1.0 | 1.5 | |
0.013 | 0.014 | 0.014 | 0.013 | 0.010 | |
聚乙烯、交聯聚乙烯絕緣的電纜的芯間及線芯對屏蔽間的絕緣電阻，在溫度為20℃時，應不小于500MΩ·km。
3. JVVP1鍍錫屏蔽電纜應經受工頻交流電壓實驗。實驗電壓為2000v實驗時間為5min，實驗溫度為環境溫度。
