- 產品名稱：WDZ-KYJEP WDZ-KYJYP WDZ-KYJEP3 WDZ-KYJYP3 低煙無鹵屏蔽電纜
- 添加時間：2020-10-15 08:30:32
- 推薦度：
介紹：
應用
LSZH阻燃系列線纜通常用于室內安裝和潮濕的地方。通常用在工業生產過程中的通信、數據和聲音傳輸信號和服務,也用于互連的電氣設備和儀器,LSZH護套可以減少有毒煙霧和煙氣的排放。
標準
標準適應BS 5308 Part1 Type1 & 2
防火標準
| 阻燃性（單根垂直線纜測試） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安裝的成束電纜測試） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 無鹵 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 無腐蝕性氣體排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 小煙霧釋放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 無毒有害氣體 | NES 02-713; NF C 20-454 |
注：*表示該標準已經被取代
額定電壓
300/500V

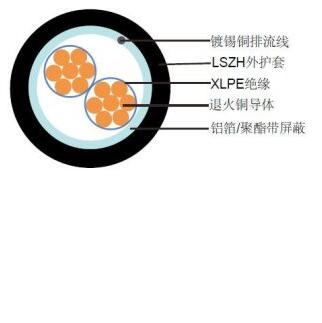

線纜結構
| 導體 | 平紋退火銅，多股絞合符合IEC(EN) 60228 class 2和 class 5。 |
|---|---|
| 絕緣 | 交聯聚乙烯復合物。 |
| 總屏蔽 | 鋁箔/聚酯帶帶0.5mm2 屏蔽 (7/0.3mm) 鍍錫銅絲排流線。 |
| 外護套 | 熱塑性LSZH復合物，BS(7655-6.1標準(LTS3型號（熱固性LSZH復合物，BS 7655-2.6標準SW2-SW4也可以提供）。防紫外線，耐烴，防油，防嚙齒動物，防白蟻均可以被作為選項。 |
色譜
| 絕緣顏色： | 見技術信息表 |
| 外護套： | 黑色或藍色 |
物理性能和熱性能
| 工作溫度范圍（固定狀態下） | 大90°C對于XLPE |
|---|---|
| 短路過載溫度可達250°C(5s) | |
| 小彎曲半徑 | 8 x 總外徑 |
結構參數
| 導體 | RE-2X(ST)H | |||
|---|---|---|---|---|
| 芯數/截面積 | 股數/單絲直徑 | 標稱絕緣厚度 | 非鎧裝 | |
| 標稱總外徑 | 大約重量 | |||
| MM2 | NO./MM | MM | MM | KG/KM |
| 2x0.5 | 16/0.20 | 0.6 | 7.0 | 50 |
| 3x0.5 | 16/0.20 | 0.6 | 7.3 | 59 |
| 4x0.5 | 16/0.20 | 0.6 | 7.9 | 69 |
| 6x0.5 | 16/0.20 | 0.6 | 9.3 | 94 |
| 10x0.5 | 16/0.20 | 0.6 | 11.9 | 147 |
| 20x0.5 | 16/0.20 | 0.6 | 14.9 | 253 |
| 40x0.5 | 16/0.20 | 0.6 | 20.1 | 444 |
| 2x0.75 | 24/0.20 | 0.6 | 7.3 | 57 |
| 3x0.75 | 24/0.20 | 0.6 | 7.7 | 68 |
| 4x0.75 | 24/0.20 | 0.6 | 8.3 | 81 |
| 6x0.75 | 24/0.20 | 0.6 | 9.9 | 114 |
| 10x0.75 | 24/0.20 | 0.6 | 12.7 | 179 |
| 20x0.75 | 24/0.20 | 0.6 | 16.0 | 311 |
| 40x0.75 | 24/0.20 | 0.6 | 21.7 | 555 |
| 2x1.5 | 7/0.53 | 0.6 | 8.3 | 78 |
| 3x1.5 | 7/0.53 | 0.6 | 8.9 | 103 |
| 4x1.5 | 7/0.53 | 0.6 | 9.7 | 125 |
| 6x1.5 | 7/0.53 | 0.6 | 11.7 | 163 |
| 10x1.5 | 7/0.53 | 0.6 | 14.7 | 285 |
| 20x1.5 | 7/0.53 | 0.6 | 18.7 | 504 |
| 40x1.5 | 7/0.53 | 0.6 | 24.6 | 935 |
注：其他導體規格可根據客戶需求。
