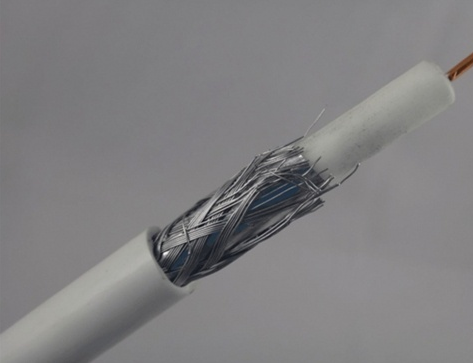

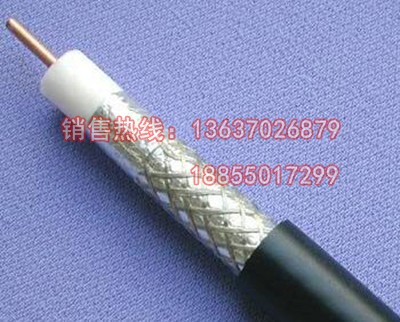

SYWV75-5發泡射頻電纜
SYWV75-5發泡射頻電纜,俗稱電視天線，就是平時家用有線電視的鏈接信號線，是同軸電纜的一種，適用于閉路監控及有線電視工程，有線電視系統和HFC光纖-同軸電纜網傳輸數據、語音和圖像信號。
SYWV75-5發泡射頻電纜：編織屏蔽使用鍍錫銅線。物理發泡同軸電纜是一種半空氣絕緣同軸電纜，內導體采用無氧銅線，絕緣由聚乙烯經物理發泡使其構成細小的互相封閉的氣孔。絕緣與內導體之間粘結牢固。
SYWV75-5發泡射頻電纜,根據物理發泡結構一般分75-5、75-7、75-9、75-12，根據屏蔽網的密度，分為64網、96網、128網、64*2雙屏蔽。這些不同規格使不同的線的信號傳輸性能不一樣，需要用戶根據不同的使用環境進行自主選擇。
SYWV75-5發泡射頻電纜特點：優良的高頻性能、衰減小、結構均勻性好、不易受潮、老化、機械性能好、抗干擾性能優、防潮能力強、溫度系數小。國標參考標準：GY/T135-1998,SJ/11138-1997標準。
SYWV75-5發泡射頻電纜型系列電纜結構尺寸
型號SYWV（Y）-75 | -5 | -7 | -9 | -12 |
內導體直經mm | 1.00+0.02 | 1.66+0.02 | 2.15+0.03 | 2.77+0.03 |
絕緣體外徑mm | 4.80+0.20 | 7.25+0.20 | 9.00+0.25 | 11.50+0.3 |
護套厚度mm | 0.80 | 0.95 | 1.05 | 1.15 |
電纜外徑mm | 7.0+0.30 | 10.3+0.30 | 12.3+0.3 | 15+0.3 |
參考重量kg/km | 41 | 58 | 80 | 125 |
SYWV75-5發泡同軸射頻電纜電氣性能
型號SYWV（Y）-75 | -5 | -7 | -9 | -12 | |
絕緣電阻MΩ.km | 500V直流20℃≥5000 | 500V直流20℃≥5000 | 500V直流20℃≥5000 | 500V直流20℃≥5000 | |
纜芯介電強度KV | 1.6 | 1.6 | 1.6 | 1.6 | |
護套介電強度KV | 火花 | 3.0 | 5.0 | 8.0 | 8.0 |
浸水 | 2.0 | 3.0 | 5.0 | 5.0 | |
電容PF/m | 52 | 52 | 52 | 52 | |
回波損耗min | VHF | 20 | 20 | 20 | 20 |
UHF | 18 | 18 | 18 | 18 | |
衰減常數db/100m | 50MHZ | 4.8 | 3.2 | 2.4 | 1.9 |
200 MHZ | 9.7 | 6.4 | 5.0 | 3.9 | |
300 MHZ | 11.9 | 7.9 | 6.2 | 4.8 | |
450 MHZ | 14.5 | 9.7 | 7.6 | 5.9 | |
550 MHZ | 16.8 | 10.7 | 8.5 | 6.7 | |
750 MHZ | 19.7 | 12.9 | 10.1 | 7.9 | |
800 MHZ | 20.3 | 13.3 | 10.4 | 8.2 | |
860 MHZ | 21.0 | 13.8 | 10.8 | 8.5 | |
1000 MHZ | 22.7 | 14.9 | 11.7 | 9.2 |
