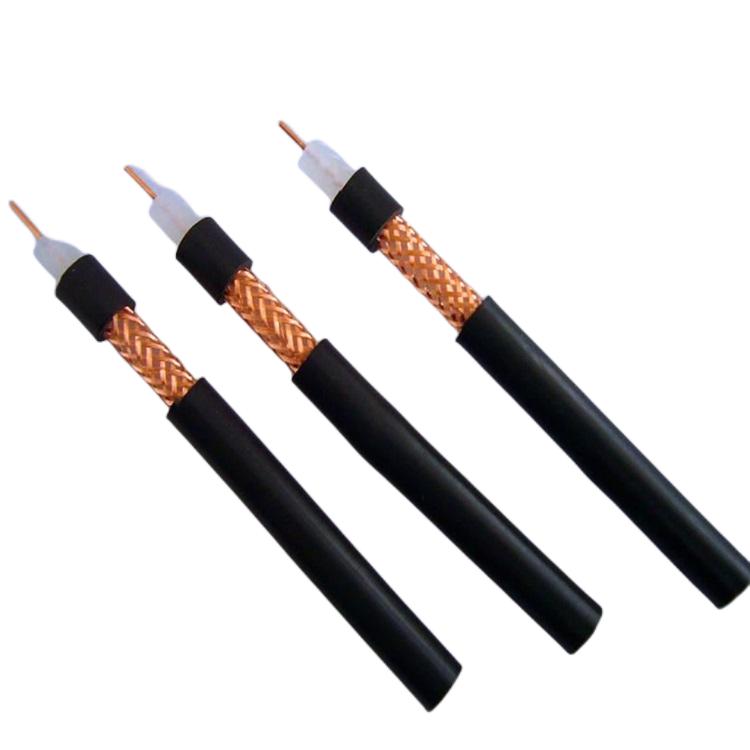

                         同軸射頻電纜SYWV-75-5 SYWV-75-7

產品用途：同軸射頻電纜SYWV-75-5 SYWV-75-7主要用于有線電視系統和HFC光纖—同軸電纜傳輸數據、語音和圖像信號。
產品特點：具有性能穩定、電壓駐波比小、衰減小、縱向密封性好、彎曲性好、接收頻道寬、衰減小、結構均勻性好、抗干擾性能好、防潮能力強的特點?！?br style="box-sizing: border-box; animation-fill-mode: both; padding: 0px; margin: 0px;"/>主要產品型號、規格



產品型號	產品名稱	執行標準
SYWV-75-5 SYWV-75-7 SYWV-75-9	電視分配系統用物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜	GY/T135-1998
SYWY-75-7 SYWY-75-9 SYWY-75-12	電視分配系統用物理發泡聚乙烯絕緣聚乙烯護套同軸電纜

同軸射頻電纜SYWV-75-5 SYWV-75-7產品主要技術參數



序號	項目	單位	技術參數
			***小	標稱	***大	***小	標稱	***大	***小	標稱	***大	***小	標稱	***大
1	內導體	mm	0.98	1.00	1.02	1.64	1.66	1.68	2.12	2.15	2.18	2.74	2.77	2.80
2	絕緣外徑	mm	4.60	4.80	5.00	7.00	7.25	7.50	8.75	9.00	9.25	11.20	11.50	11.80
3	外導體	mm			5.8			8.3			10.3			12.8
4	纜芯介質強度	KV	1.6			1.6			1.6			1.6
5	絕緣電阻	MΩ.Km	5000			5000			5000			5000
6	護套介電強度	KV	3.0			5.0			3.0			5.0
7	特性阻抗	Ω	72.0		78.0	72.5		77.5	72.5		77.5	73.5		77.0
8	衰減常數 5MHz 50MHz 200MHz 550MHz 800MHz 1000MHz （20℃）	dB/100m dB/100m dB/100m dB/100m dB/100m dB/100m			2.2 4.8 9.7 16.8 20.3 24.2			1.5 3.2 6.4 10.7 13.3 15.1			1.2 2.4 5.0 8.5 10.4 11.9			0.7 1.9 3.9 6.7 8.2 9.5
9	回波損耗 VHF UHF	dB dB	20.0 18.0			20.0 18.0			20.0 18.0			20.0 18.0
10	屏蔽衰減 5MHz 50MHz 200MHz 500MHz 800MHz	dB dB dB dB dB	60 60 70 70 70			60 60 70 70 70			60 60 70 70 70			90 90 100 100 100
