- 產品名稱：AFPH鐵氟龍耐高溫安裝電線
- 添加時間：2018-05-07 15:55:23
- 推薦度：
介紹：

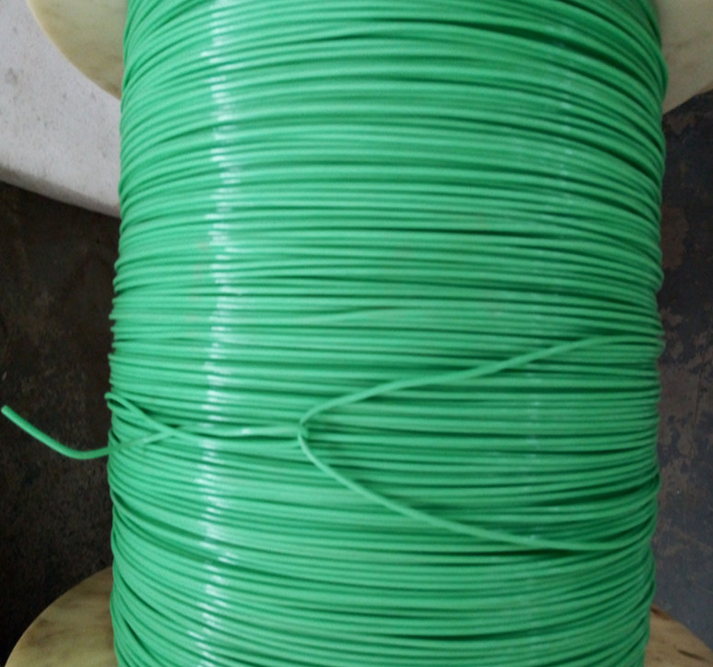

AFPH鐵氟龍耐高溫安裝電線
1.1 概述
AFPH鐵氟龍耐高溫安裝電線按照HB6150-88標準生產，該類產品具有卓越的耐高溫性能 ，優良的化學性能， 耐潮濕 、阻燃等優點。主要用于600V以下電子設備、儀器儀表線路、飛機布線及其它電器裝置的內部連接等。
1.2 產品型號及結構：（示意圖）
1.3 AFPH鐵氟龍耐高溫安裝電線主要性能
1. 額定電壓：交流 600V
2. 電線線芯長期工作溫度 200℃,短期工作溫度 250℃（500小時）。
3. 電線使用的***低環境溫度-65℃。
1.4 AFPH鐵氟龍耐高溫安裝電線常用規格結構數據表（可根據用戶特殊需要定做）
| 標稱 截面 mm2 | 線芯結構 根數/直徑 mm | 成品電線外徑及偏差 mm | 成品電線***大外徑 mm | ||||
| AF-250 | AF-250-1 | AFP-250 | AFP-250-1 | AFPH-250 | AFPH-250-1 | ||
| 0.06 | 7/0.10 | 0.9±0.07 | ----- | 1.35±0.10 | ----- | 2.10 | ----- |
| 0.12 | 7/0.15 | 1.08±0.07 | ----- | 1.50±0.15 | ----- | 2.30 | ----- |
| 0.20 | 7/0.20 | 1.25±0.15 | ----- | 1.75±0.20 | ----- | 2.55 | ----- |
| 0.35 | 19/0.16 | 1.45±0.15 | 1.40±0.10 | 1.95±0.20 | 1.90±0.20 | 2.75 | 2.70 |
| 0.50 | 19/0.18 | 1.65±0.15 | 1.55±0.10 | 2.15±0.20 | 2.00±0.20 | 2.95 | 2.80 |
| 0.75 | 19/0.23 | 1.90±0.15 | 1.85±0.10 | 2.40±0.20 | 2.35±0.20 | 3.20 | 3.15 |
| 1.00 | 19/0.26 | 2.05±0.15 | 2.00±0.10 | 2.65±0.20 | 2.50±0.20 | 3.45 | 3.30 |
| 1.20 | 19/0.28 | 2.25±0.15 | 2.15±0.10 | 2.85±0.25 | 2.65±0.20 | 3.70 | 3.45 |
| 1.50 | 19/0.32 | 2.45±0.15 | 2.30±0.10 | 3.05±0.25 | 2.90±0.20 | 4.00 | 3.80 |
| 2.00 | 19/0.37 | 2.70±0.15 | 2.65±0.10 | 3.30±0.25 | 3.25±0.20 | 4.25 | 4.20 |
| 2.50 | 19/0.41 | 3.10±0.20 | 2.95±0.10 | 3.70±0.30 | 3.55±0.25 | 4.70 | 4.50 |
| 3.00 | 37/0.32 | 3.30±0.20 | 3.15±0.15 | 4.00±0.30 | 3.75±0.25 | 5.00 | 4.70 |
| 4.00 | 37/0.37 | 3.60±0.20 | 3.50±0.15 | 4.30±0.30 | 4.10±0.25 | 5.35 | 5.10 |
| 5.00 | 37/0.40 | 4.10±0.20 | 4.00±0.15 | 4.85±0.30 | 4.60±0.25 | 5.95 | 5.60 |
| 6.00 | 37/0.45 | 4.25±0.20 | 4.25±0.15 | 5.15±0.30 | 4.85±0.25 | 6.25 | 5.85 |
