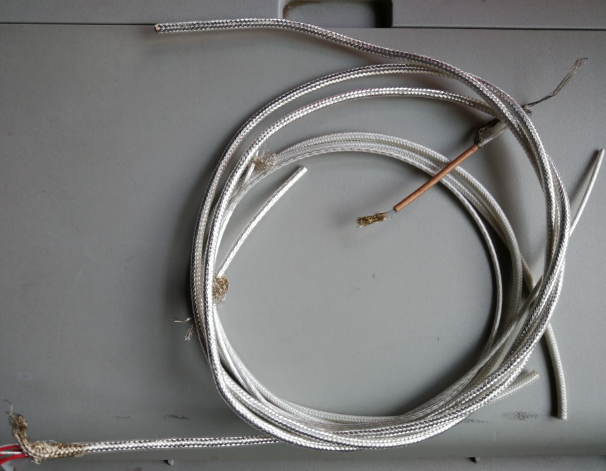

AFR-200 AFR-250鐵氟龍耐高溫安裝電線
AFR-200 AFR-250鐵氟龍耐高溫安裝電線適用于航空工業和電子工業中電氣設備和儀表接線用。
1．AFR-200 AFR-250鐵氟龍耐高溫安裝電線產品型號、名稱及生產范圍：(表7)
型 號 | 名稱 | 生產范圍 |
AFR-200 | 銅芯氟塑料繞包絕緣安裝電線 | 0.013~0.35 |
AFRP-200 | 銅芯氟塑料繞包金屬屏蔽安裝電線 | |
AFR-250 | 鍍銀銅芯氟塑料繞包安裝電線 | |
AFRP-250 | 鍍銀銅芯氟塑料繞包金屬屏蔽安裝電線 |
2．AFR-200 AFR-250鐵氟龍耐高溫安裝電線產品規格：(表8)
標稱截面 mm2 | 導電線芯結構根數/直徑 mm | 20℃時導體直流電阻不大于Ω/km | 電線 ***大外徑mm | |
AFR-200 AFR-250 | AFRP-200 AFRP-250 | |||
0.013 | 7/0.05 | 1500 | 0.53 | |
0.035 | 7/0.08 | 700 | 0.61 | 1.15 |
0.05 | 10/0.08 | 390 | 0.67 | 1.2 |
0.07 | 14/0.08 | 280 | 0.75 | 1.3 |
0.1 | 21/0.08 | 210 | 0.85 | 1.4 |
0.14 | 30/0.08 | 130 | 0.9 | 1.5 |
0.2 | 42/0.08 | 100 | 1 | 1.6 |
0.30 | 62/0.08 | 77.2 | 1.12 | 1.65 |
0.35 | 75/0.08 | 58 | 1.2 | 1.7 |
3．AFR-200 AFR-250鐵氟龍耐高溫安裝電線主要技術性能
3．1 額定電壓：交流50HZ、250以下。
3．2 電線導電線芯的長期允許工作溫度：
AFR-200、AFRP-200型為+200℃
AFR-250、AFRP-250型為+250℃
電線使用的***低環境溫度為-55℃。
3．3 絕緣電阻：在室溫時不小于108MΩ·km。
4．交貨要求：
電線制造長度不小于15米，允許長度不小于1米的短線段交貨，其數量不超過交貨總長度的20%；
長度計量誤差不超過±0.5%；
根據雙方協議允許任何長度的電線交貨。
