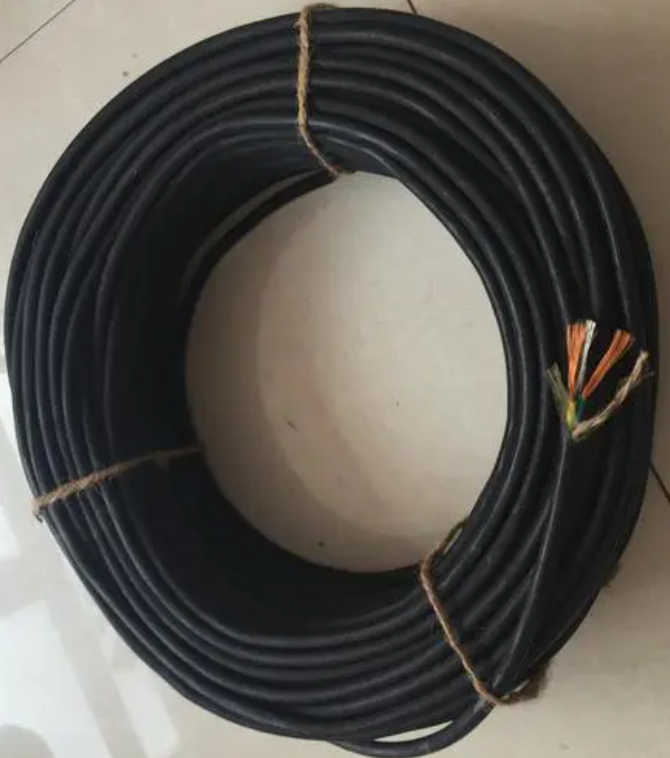

橡套軟電纜BXF BXY
1 橡套軟電纜BXF BXY簡介
1.1 簡介
橡套軟電纜BXF BXY適用于交流額定電壓Uo/U為４５０／７５０Ｖ及以下動力、家用電器及各種移動式電氣設備和工具；
橡皮絕緣固定敷設電線適用于交流額定電壓Uo/U為300/500Ｖ及以下的電氣設備及照明裝置固定敷設等場合；
橡皮作為電氣絕緣材料使用于電線電纜行業之中，已有十分久遠的歷史，它具有相當好的彈性、柔軟性、耐水性、較高的機械性能以及良好的電氣絕緣性能，特別是近年來開發的多種合成橡膠制成的橡皮，更具有耐油性及不延燃性能，為其它材料難以替代的電線電纜絕緣材料，至今仍廣泛的使用于低電壓，需要頻繁移動，要求柔軟的場合。
我廠生產的額定電壓４５０／７５０Ｖ及以下橡皮絕緣橡套軟電纜、300/500Ｖ及以下橡皮絕緣橡套軟電纜是按照中華人民共和國******標準GB5013.1～5013.7—2008和機械行業標準JB8435.1～8735.3—2011以及JB1601-93設計制造的。
1.2 橡套軟電纜BXF BXY的技術特性
1.2.1額定電壓
額定電壓是電纜（線）設計和進行電性試驗用的基準電壓，用Uo/U表示，單位為V。
Uo為任******緣導體和“地”（周圍介質）之間的電壓有效值，U為多芯電纜（線）或單芯電纜（線）系統任何兩相導體之間的電壓有效值。
在交流系統中，電纜（線）的額定電壓應至少等于電纜（線）的系統的標稱電壓。
在直流系統中，該系統的標準電壓應不大于電纜（線）額定電壓的1.5倍。
如果電纜（線）額定電壓至少等于系統的標準電壓，則該電纜（線）能在高于額定電壓１０％的工作電壓下使用。
1 .3橡皮絕緣橡套軟電纜使用特性
1.3.1橡皮絕緣橡套軟電纜的長期允許工作溫度應不超過60°C。
1.3.2“Ｗ”型派生電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。
2 橡皮絕緣軟電纜、橡皮絕緣固定敷設電線主要用途
2.1橡皮絕緣固定敷設電線的型號、名稱、電壓等級、芯數、截面范圍、采用標準及主要用途表
序號 | 型 號 | 額定電壓 | 截面mm2 | 芯數 | 采用標準 | 主要用途 |
1 | BXF | 300/500 | 0.75~240 | 1 | JB1601-1993 | 用于連接交流額定電壓Uo/U為300/500V及以下電氣設備及照明裝置用固定敷設場合,適宜于戶內明敷和戶外特別是寒冷地區敷設。 |
2 | BLXF | 2.5~240 | 1 | JB1601-1993 | ||
3 | BXY | 0.75~240 | 1 | JB1601-1993 | 用于連接交流額定電壓Uo/U為300/500V及以下電氣設備及照明裝置用固定敷設場合,適宜于戶內穿管和戶外特別是寒冷地區 | |
4 | BLXY | 2.5~240 | 1 | JB1601-1993 |
2.2橡皮絕緣軟電纜及橡皮絕緣電焊機電纜的主要用途表
序號 | 產品名稱 | 型 號 | 主要用途 |
1 | 輕型橡套軟電纜 | YQ | 用于輕型移動電器設備和工具 |
2 | 輕型橡套軟電纜 | YQW | 用于輕型移動電器設備和工具。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
3 | 普通強度橡套軟線 | 60245IEC53(YZ) | 用于各種電器設備和工具。 |
4 | 中型橡套軟電纜 | YZ | |
5 | 中型橡套扁形軟電纜 | YZB | |
6 | 普通氯丁橡套軟線 | 60245IEC57(YZW) | 用于各種電器設備和工具。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
7 | 中型橡套軟電纜 | YZW | |
8 | 中型橡套扁形軟電纜 | YZWB | |
9 | 重型橡套軟電纜 | YC | 用于各種電器設備，能承受較大機械外力作用。 |
10 | 重型氯丁橡套軟電纜 | 60245IEC66(YCW) | 用于各種移動電器設備，能承受較大機械外力作用。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
11 | 重型橡套軟電纜 | YCW | |
12 | 橡套電焊機電纜 | 60245IEC81(YH) | 適用于二次側對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。 |
13 | 氯丁橡套電焊機電纜 | 60245IEC82(YHF) | 適用于二次側對地電壓不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。電纜具有耐氣候和一定的耐油性能，適宜于戶外和接觸油污的場合使用。 |
3橡皮絕緣軟電纜及橡皮絕緣電焊機電纜的的額定電壓、芯數、截面范圍、采用標準
序號 | 產品名稱 | 型 號 | 額定電壓V
| 芯數 | 標稱截面mm2 | 采用標準 | |
1 | 輕型橡套軟電纜 | YQ | 300/300 | 2～3 | 0.3；0.5 | JB8735.2 | |
2 | 輕型橡套軟電纜 | YQW | 300/300 | 2～3 | 0.3；0.5 | JB8735.2 | |
3 | 普通強度橡套軟線 | 60245IEC53(YZ) | 300/500 | 2～5 | 0.75~2.5 | GB/T5013.4 | |
4 | 普通氯丁橡套軟線 | 60245IEC57(YZW) | 300/500 | 2～5 | 0.75~2.5 | GB/T5013.4 | |
5 | 中型橡套軟電纜 | YZ | 300/500 | 2～5 | 4；6 | JB8735.2 | |
4、3+1 | 1.5~6 | ||||||
6 | 0.75~6 | ||||||
6 | 中型氯丁橡套軟電纜 | YZW | 300/500 | 2～5 | 4；6 | JB8735.2 | |
4、3+1 | 1.5~6 | ||||||
6 | 0.75~6 | ||||||
7 | 中型橡套扁形軟電纜 | YZB | 300/500 | 2～6 | 0.75~6 | JB8735.2 | |
8 | 中型氯丁橡套扁形軟電纜 | YZWB | 300/500 | 2～6 | 0.75~6 | JB8735.2 | |
9 | 重型橡套軟電纜 | YC | 450/750 | 1 | 1.5~400 | JB8735.2 | |
2 | 1.5~95 | ||||||
3～4 | 1.5~150 | ||||||
5 | 1.5~25 | ||||||
4、3+1 | 2.5~150 | ||||||
10 | 重型氯丁橡套軟電纜 | 60245IEC66(YCW) | 450/750 | 1 | 1.5~400 | GB/T5013.4 | |
2 | 1~25 | ||||||
3 | 1~95 | ||||||
4 | 1~150 | ||||||
5 | 1~25 | ||||||
11 | 重型氯丁橡套軟電纜 | YCW | 450/750 | 2 | 35~95 | JB8735.2 | |
3 | 120~150 | ||||||
4、3+1 | 2.5~150 | ||||||
12 | 橡套電焊機電纜 | 60245IEC81(YH) | － | 1 | 16~95 | GB/T5013.6 | |
13 | 氯丁橡套電焊機電纜 | 60245IEC82(YHF) | － | 1 | 16~95 | GB/T5013.6 |
