- 產品名稱：加鋼絲繩橡套扁平電纜
- 添加時間：2018-05-10 17:47:26
- 推薦度：
介紹：

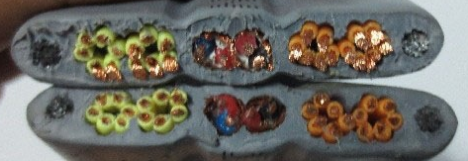

加鋼絲繩橡套扁平電纜
供應鋼絲扁電纜，天車扁線，膠套扁電纜多芯扁電纜，ybf扁電纜，橡皮扁電纜，丁腈扁電纜，帶鋼絲扁電纜，行車扁線，鋼絲繩扁電纜，yffb扁電纜，丁晴扁電纜，起重機扁電纜，ybz扁電纜等
| 型號 | 名稱 | 允許溫升 | 適用范圍 |
| YB | 天然丁苯絕緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
| YBF | 天然丁苯絕緣和氯丁護套扁平軟電纜 | 200°C | 室外及有油污場所 電纜具有不延燃性 |
| YBZ | 乙丙絕緣和氯丁護套扁平軟電纜 | 200°C |
| 型號 | 名稱 | 主要用途 |
| YB | 移動扁形橡套電纜 | 作室內起重運輸 機械電源線 |
| YBF | 阻燃耐高溫移動扁平形 橡套電纜 | 適用于戶外接觸油污場合具有耐氣候性和非延燃性 |
| YBZ | 阻燃耐高溫扁形橡套電纜 | 同YBF具有阻燃性 |
| 型號 | 截面mm2 | 芯數 |
| YB | 1.5-2.5 | 3、4、5、7、8、10、12 |
| YBF | 4-6 | 3、4、5 |
| YBZ | 25-70 | 3、4 |
規格 standards | 導體結構 conductor structure | 電纜參考數據 | 20℃時***小絕緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20℃***大直流電阻 | |||||
| 芯數×截面積mm2 | 根數/直徑 mm | YB YBF YBZ mm | YB YBF YBZ Kg/mm | 不鍍錫 Ω/km | 鍍錫 Ω/km | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
加鋼絲繩橡套扁平電纜
規格 standards | 導體結構 Conductor structure | 電纜參考數據 | 20℃時***小絕緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20℃***大 直流電阻 | |||||
| 芯數×截面積mm2 | 根數/直徑mm | YB YBF YBZ mm | YB YBF YBZ Kg/mm | 不鍍錫 Ω/km | 鍍錫 Ω/km | YB YBF | YBZ |
| 4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
| 4×4 | 56/0.30 | 26.2×9.1 | 396 | 4.95 | 5.09 | ||
| 4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
| 4×10 | 84/0.30 | 36.5×12 | 835 | 1.91 | 1.95 | ||
| 4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
| 4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.54 | 0.565 | 40 | 300 |
| 7×2.5 | 49/0.25 | 37.2×8.2 | 490 | ||||
