YBF  YBZ橡套扁平電纜

       YBF  YBZ橡套扁平電纜是專為電纜頻繁彎曲場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。

一、 YBF  YBZ橡套扁平電纜技術參數
    1、交流額定電壓：Uo/U=450V/750V
        Uo任一主導體和地之間電壓有效值
        U任二相導體之間有效值
    2、使用電壓： 交流系統：<1.1額定電壓
       直流系統：<1.5額定電壓
    3、線芯長期工作溫度：≤65℃
    4、產品標準： Q/32028AQ001-91

二、 YBF  YBZ橡套扁平電纜產品名稱、用途

型號	名稱	允許溫升	適用范圍
YB	天然丁苯絕緣和護套扁平軟電纜	70°C	室內無油污場所
YBF	天然丁苯絕緣和氯丁護套扁平軟電纜	70°C	室外及有油污場所 電纜具有不延燃性

型號名稱主要用途YB移動扁形橡套電纜作室內起重運輸機械電源線YBF非延燃性移動扁平形橡套電纜適用于戶外接觸油污場合具有耐氣候性和非延燃性YBZ阻燃性扁形橡套電纜同YBF具有阻燃性

型號截面mm2芯數YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4

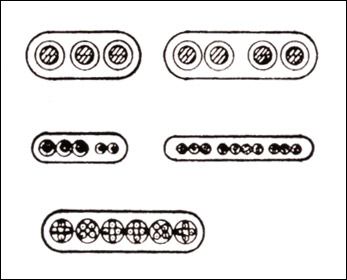

三、 YBF  YBZ橡套扁平電纜產品截面示意圖

四、 YBF  YBZ橡套扁平電纜技術參數



規格	導體結構	電纜參考數據				20°C***小絕緣電阻MΩ
		外徑上限（寬度×厚度）	近似重量	20°C***大直流電阻
芯數×截面積mm2	根數、直徑mm	YB YBF YBZ mm	YB YBF YBZ Kg/Km	不鍍錫 Ω/KM	鍍錫 Ω/KM	YB YBF	YBZ
3×4	56/0.30	19.6×8.9	285	4.95	5.09	50	400
3×6	84/0.30	22.0×9.9	380	3.30	3.39
3×10	84/0.40	27.5×12.0	615	1.91	1.95
3×16	126/0.40	31.1×13.3	830	1.21	1.24
3×25	196/0.40	38.3×15.8	1230	0.78	0.795
3×35	276/0.40	42.8×17.6	1605	1.554	0.565	40	300
3×50	396/0.40	49.2×20.0	2205	0.386	0.393
3×70	360/0.50	55.6×22.5	2965	0.272	0.277
3×4+2×1	56/0.30+32/0.20	8.5×25	427	4.95	5.0	50	400
3×6+2×1	84/0.30+30/0.20	12×30	590	3.30	3.34	50	400
3×6+2×1.5	84/0.30+30/0.25	12×30	600	3.30	3.38	50	400
6×2.5+3×1.5	49/0.25+30/0.25	15×35	900	7.98	8.05	50	400
3×4+4×2.5	56/0.30+49/0.25	9×32	520	4.95	5.03	50	400
3×25+1×10	196/0.40+84/0.40	18×53	1800	0.78	0.81	50	400
3×16+1×6	126/0.40+84/0.30	15×43	1200	1.21	1.27	50	400
3×35+1×10	276/0.40+84/0.40	21×61	2500	0.554	0.56	40	300
3×50+1×10	396/0.40+84/0.40	24×65	3200	0.386	0.392	40	300
4×2.5	49/0.25	22.5×8.2	285	7.98	8.21	50	400
4×4	56/0.30	26.2×9.1	395	4.95	5.09
4×6	84/0.30	29.2×9.9	505	3.30	3.39
4×10	84/0.40	36.5×12.0	835	1.91	1.95
4×25	196/0.40	51.1×15.8	1665	0.780	0.795
4×35	276/0.40	57.0×17.6	2170	0.554	0.565	40	300
7×2.5	49/0.25	37.2×8.2	490	7.98	8.21	50	300
8×1.5	30/0.25	33.4×7.0	380	13.3	13.7
8×2.5	49/0.25	41.6×8.2	555	7.98	8.21
10×1.5	30/0.25	40.3×7.0	465	13.3	13.7	50	400
10×2.5	49/0.25	50.4×8.2	680	7.98	8.21
12×1.5	30/0.25	48.3×7.0	565	13.3	13.7
12×2.5	49/0.25	60.5×8.2	820	7.98	8.21
