RS485通訊總線
RS485通訊總線在電機控制以及動作控制等應用場合中，RS485技術具有對噪聲免疫、寬廣的共模范圍、數據傳輸速率適當以及多點傳輸能力等優點，因此廣為被業界采用。其它的應用場合也會因為RS-485的這些優點而使用此一通訊技術，這些應用場合包括過程控制網絡、工業自動化、遠程控制、建筑自動化以及安全系統等。由于這些應用場合需要在相當長的距離下進行穩定的數據傳輸，因此它們皆采用RS-485技術。在工控應用場合由于電機控制系統中包含了一個易產生高電氣噪聲并具有高電流準位的電機機械式制動器，因此在設計控制器的通訊路徑時，須***考慮安全性以及可靠性。
RS485通訊總線兼顧傳輸音頻信號和固定敷設的鐵路信號，抗干擾性能優異，既能分開單對使用，也能多對同時使用，傳輸多路信號特別優異，可部分傳輸動力，鐵路信號電纜的使用特性與結構。 RS485通訊總線在一般場合采用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。 RS485通訊總線的***長傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而所差異。
導體：99.9999%超細精絞退火無氧銅絲（符合VED0295CLASS 6標準）；
絕緣：信號傳輸電纜專用絕緣料；
屏蔽：特種電纜專用鋁塑復合帶+85-100%鍍錫銅網編織屏蔽；
護套：聚錄乙烯或者丁腈聚錄乙烯；
顏色：黑色(RAL9005) ，灰色(RAL7001)
額定電壓：300/300V
測試電壓：2500V
使用溫度范圍：固定安裝-50℃~+90℃，移動安裝-30℃~+90℃
***小彎曲半徑：固定安裝5xD，移動安裝8xD

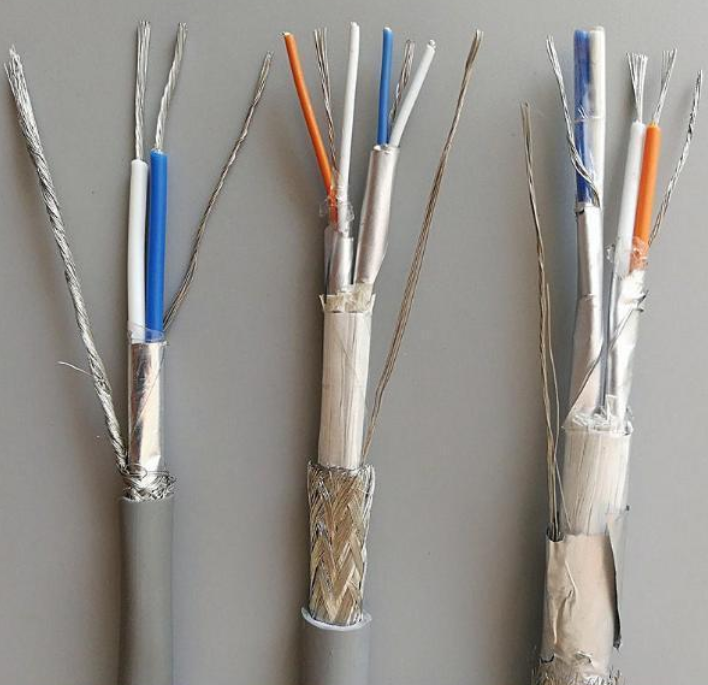

RS485通訊總線特性阻抗120歐姆，導體為2線對4芯（2x2x24AWG）多股絞合鍍錫銅絲，PE絕緣護套；為適用于復雜的工業噪聲環境，RS485通訊總線特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽，并附有獨立TC接地導體，工業灰色PVC外護套，符合UL AWM 2919文件規范。
RS485通訊總線，是嚴格按RS-485通訊協議規范設計生產的標準產品， 不僅是羅克韋爾（AB）自動化DH-485控制網絡指定型號，亦是標準的2線對CAN總線電纜。
