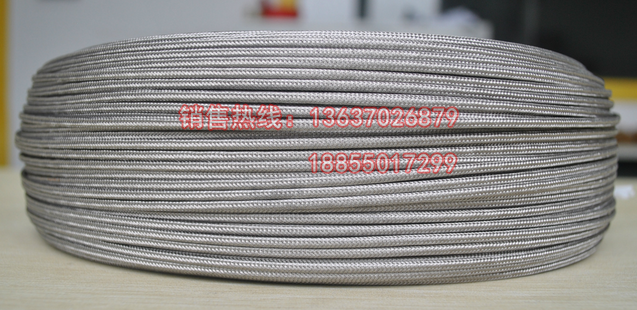

WC5/26 WC3/25高溫補償導線



  WC5/26 WC3/25高溫補償導線具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。

二：WC5/26 WC3/25高溫補償導線產品執行標準

WC5/26 WC3/25高溫補償導線執行GB/T4989-94（等效采用IEC584-3標準）

型號	SC	KC	KC1	KX	EX	JX	TX
正極	紅	紅	紅	紅	紅	紅	紅
負極	綠	藍	海藍	黑	棕	紫	白

 WC5/26 WC3/25高溫補償導線型號分度和絕緣著色

型號	熱電偶分度號	配用熱電偶	補償導線合金絲		絕緣層著色
			正極	負極	正極	負極
BC	B	鉑銠30-鉑銠6	銅	銅	紅	灰
SC	S	鉑銠10-鉑	SPC（銅）	SNC（銅鎳0.6）	紅	綠
RC	R	鉑銠13-鉑	RPC（銅）	SNC（銅鎳0.6）	紅	綠
KCA	K	鎳鉻-鎳硅	KPCA（鐵）	KNCA（銅鎳2）	紅	藍
KCB			KPCB（銅）	KNCB（銅鎳4）	紅	藍
KX			KPX（鎳鉻10）	KNX（鎳硅3）	紅	黑
NC	N	鎳鉻硅-鎳硅	NPC（鐵）	NNC（銅鎳18）	紅	灰
NX			NPX（鎳硅14硅）	NNX（鎳硅4）	紅	灰
EX	E	鎳鉻-銅鎳	EPX（鎳硅10）	ENX（銅鎳45）	紅	棕
JX	J	鐵-銅鎳	JPX（鐵）	JNX（銅鎳45）	紅	紫
TX	T	銅-銅鎳	TPX（銅）	TNX（銅鎳45）	紅	白
WC3/25	WRa3-WRa25	鎢錸-鎢錸25	WPC3/25	WNC3/25	紅	黃
WC5/26	WRa5-WRa26	鎢錸5-鎢錸26	WPC5/26	WNC5/26	紅	橙

 WC5/26 WC3/25高溫補償導線使用分類及護層顏色

使用分類		精度等級及標志		護層著色
		普通級	精密級	普通級	精密級
一般用	G	B	A	黑色	灰色
耐熱用	H	B	A	黑色	******

主要技術指標：
    補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
    其中：a）型號第一個字母與熱電偶的分度號相對應；
          　 b）字母“X”表示延伸型補償導線（型別）；
          　 c）字母“C”表示補償型補償導線（型別）。
      注：SC型補償導線可配用R型分度號熱電偶

結構特征、絕緣層、護層材料、使用溫度：

絕緣層及護層		使用溫度
材料	符號
聚氟乙烯	PVC	-25～70℃   -25～105℃
聚全氟乙丙烯	FEP	-60～205℃
可溶性聚四氟乙烯	PFA	-60～260℃
