- 產品名稱：玻纖編織耐高溫補償導線
- 添加時間：2018-04-25 13:11:11
- 推薦度：

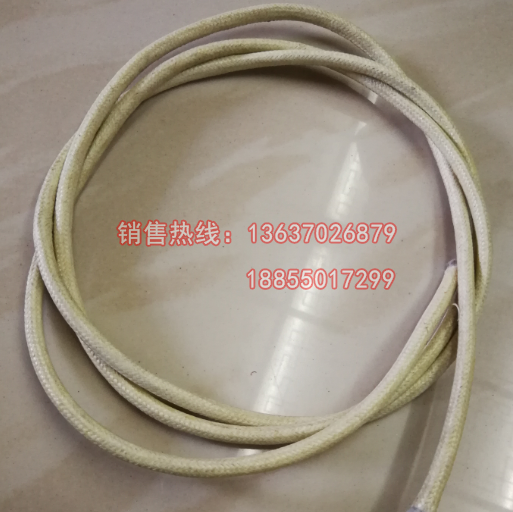

玻纖編織耐高溫補償導線
玻纖編織耐高溫補償導線作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。玻纖編織耐高溫補償導線采用GB／T 4989-94《熱電偶用補償導線》******標準（等效采用IEC584-3《熱電偶第三部分—補償導線》******標準），絕緣層和護層選用進口優質玻璃纖維編織，并浸漆。使用溫度—60—205—260℃，屬于當代******xj****水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力消防等部門。
玻纖編織耐高溫補償導線主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號第一個字母與熱電偶的分度號相對應；
b）字母“X"表示延伸型補償導線（型別）；
c）字母“C"表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、絕緣層、護層材料、使用溫度 | 使用分類、允差等級、護層著色標志 |
| 絕緣層及護套使用溫度材料符號聚氯乙烯PVC-25～70℃-25～105℃聚全氟乙丙烯FEP-60～200℃可溶性聚四氟乙烯PFA-60～250℃玻纖編織HB-60～800℃ | 使用分類標志允許等級及護套著色普通級精密級一般用G（黑色）S（灰色）耐熱用H（黑色）S（灰色） |
產品標號（標記） | 補償導線合金絲和絕緣層顏色 |
| 配用熱電偶分度號一般用（G）產品標號耐熱用（H）產品標號普通級精密級（S）普通級精密級（S）SSC-GSC-GSSC-H--NNC-GNC-GSNC-HNC-HSKNC-GNC-GSNC-H--KC2-GKG2-GSKC2-HKC2-HSKX-GKX-GSKX-HKX-HSEEX-GEX-GSEX-HEX-HSJJX-GJX-GSJX-HJX-HSTTX-GTX-GSTX-HTX-HS | 補償導線型號配用熱電偶的分度號補償導線合金線絕緣層顏色正極負極正極負極SCS（鉑鉻10—鉑）SPC（銅）SNC（銅鎳）紅綠NCN（鎳鉻硅—鎳硅）NPC（鐵）NNC（銅鎳）紅黃KCK（銅—康銅）KPC（銅）KNC（銅鎳）紅藍KXK（鎳鉻—鎳硅）KPX（鎳鉻）KNX（銅鎳）紅黑EXE（鎳鉻—銅鎳）EPX（鎳鉻）ENX（銅鎳）紅棕JXJ（鐵—銅鎳）JPX（鐵）JNX（銅鎳）紅紫TXT（銅—銅鎳）TPX（銅）TNX（銅鎳）紅白 |
補償導線的熱電勢、允差
熱電勢及允差（μV） | 熱電偶測試端溫度（℃） | ||||||
100 ℃ | 100 ℃ | ||||||
熱電勢 | 允 差 | 熱電勢 | 允 差 | ||||
（標準值） | 普通級 | 精密級（S） | （標準值） | 普通級 | 精密級（S） | ||
SC或RC | 645 | ±60（±5.0℃） | ±30（±2.5℃） | 1440 | ±60（±5.0℃） | -- | 1000 |
KCA | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
KCB | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | -- | -- | 900 |
KX | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
NC | 2774 | ±100（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
NX | 2774 | ±200（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
EX | 6317 | ±60（±2.5℃） | ±120（±1.5℃） | 13419 | ±200（±2.5℃） | ±120（±1.5℃） | 600 |
JX | 5268 | ±140（±2.5℃） | ±85（±1.5℃） | 10777 | ±140（±2.5℃） | ±85（±1.5℃） | 500 |
TX | 4277 | ±60（±1.0℃） | ±30（±0.5℃） | 9285 | ±90（±1.5℃） | ±48（±0.8℃） | 300 |
