- 產品名稱：YJFV YJFY交聯套電力電纜
- 添加時間：2018-04-12 19:58:44
- 推薦度：

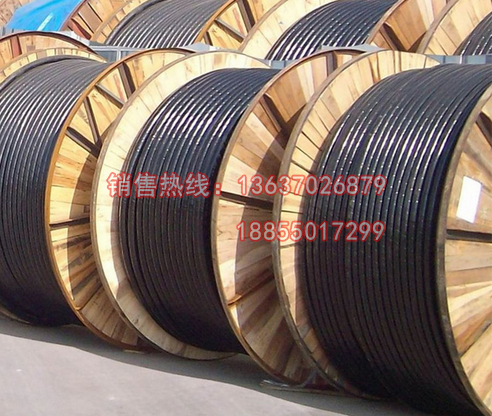

YJFV YJFY交聯套電力電纜
YJFV YJFY交聯套電力電纜用途：普遍適用于125℃及以下輻照交聯聚烯烴絕緣,且能夠阻燃要求的，額定電壓0.6/1kV及以下的電力系統。
YJFV YJFY交聯套電力電纜型號、名稱：
型 號 | 名 稱 | |
銅 芯 | 鋁 芯 | |
YJFV | YJFLV | 銅（鋁）芯輻照交聯烯烴絕緣聚氯乙烯護套電力電纜 |
YJFY | YJFLY | 銅（鋁）芯輻照交聯烯烴絕緣聚乙烯護套電力電纜 |
YJFV22 | YJFLV22 | 銅（鋁）芯輻照交聯烯烴絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJFV32 | YJFLV32 | 銅（鋁）芯輻照交聯烯烴絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJFV62 | YJFLV62 | 銅（鋁）芯輻照交聯烯烴絕緣不銹鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJFV72 | YJFLV72 | 銅（鋁）芯輻照交聯烯烴絕緣不銹鋼絲鎧裝聚氯乙烯護套電力電纜 |
注：電纜分阻燃型ZR-和耐熱型90℃、105℃、125℃型。 | ||
規格：輻照交聯烯烴絕緣聚氯乙烯護套電力電纜
產品型號 | 芯數 | 標稱截面 | ||
銅芯 | 鋁芯 | mm2 | ||
YJFV，YJFY | YJFLV，YJFLY | 1 | 1.5~500 | |
YJFV62 | YJFLV62 | 1 | 4~500 | |
YJFV | YJFLV | 2 | 1.5~185 | |
YJFV | YJFLV | 3 | 1.5~400 | |
YJFV、YJFV22、YJFV32 | YJFLV、YJFLV22、YJFLV32 | 4，3+1 | 4~400 | |
YJFV、YJFV22、YJFV32 | YJFLV、YJFLV22、YJFLV32 | 5，3+2，4+1 | 4~400 | |
YJFV YJFY交聯套電力電纜主要特點(與交聯聚乙烯絕緣電力電纜相比)
電性能較高
由于輻照交聯材料內無需添加會導致電性能變差的交聯劑，因而體積電阻系數比化學交聯高1～2個數量級，擊穿電場強度也較高。
產品耐熱老化性好
輻照交聯電纜長期工作溫度達125℃。
機械性能提高，耐刮、耐磨性好。
產品耐油、耐溶劑性好。
耐環境應力開裂性能提高，由原來的數小時提高到1000小時以上。
耐烙鐵焊接性能提高：由原來的1秒提高到300秒以上。
耐切通性能提高：由原來的5秒提高到600秒以上。
提高電纜的耐侯性和耐磨性，這已在架空電纜中得到證明。
耐油、耐化學溶劑性能：輻照交聯材料具有不熔不溶的特性。
YJFV YJFY交聯套電力電纜主要技術性能：
1、電纜結構、普通機械物理性能與0.6/1kV交聯聚乙烯絕緣電力電纜相同。
2、電氣性能
（1）導體直流電阻符合GB/T3956的規定
（2）工頻耐壓試驗3500V，5min 不擊穿；
（3）絕緣電阻常數Ki：工作溫度時不小于36.7MΩ?km；
3、機械物理特殊性能
（1） 交聯度：絕緣熱延伸（200℃，0.2MPa）不大于175%，長久伸長率不大于15%。
（2） 熱老化性能：90℃、105℃、125℃型電纜老化試驗溫度為135℃、150℃、158℃。
4、無鹵低煙阻燃性能
（1）鹵素氣體釋放量試驗，pH值≥4.3，電導率≤10μS/mm；
（2）煙密度試驗，透光率≥60%；
（3）電纜阻燃試驗，通過IEC60332規定的成束A、B、C類燃燒試驗。
輻照交聯烯烴絕緣聚氯乙烯護套電力電纜
YJFV YJFY交聯套電力電纜使用特性：
1、電纜導體的***高額定工作溫度為90℃、105℃、125℃。
2、敷設時環境溫度應不低于0℃。
3、電纜允許的彎曲半徑如表3：
項 目 | 單芯電纜 | 多芯電纜 | ||
無鎧裝 | 有鎧裝 | 無鎧裝 | 有鎧裝 | |
安裝時的電纜***小彎曲半徑 | 20D | 15D | 15D | 12D |
靠近連接盒和終端電纜的***小彎曲半徑（但彎曲要小心控制，如采用成型導板） | 15D | 12D | 12D | 10D |
注：D為電纜外徑。 | ||||
