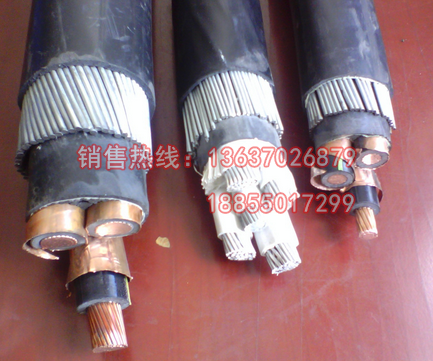

YJV32 YJV33交聯電力電纜
YJV32 YJV33交聯電力電纜具有傳輸容量大，工作溫度，不受落差的限制，安裝敷設方便等特點，廣泛應用于工礦企業和城市電網中。高壓交聯電纜主要用于電力、建筑、工礦、冶金、交通等部門的動力、照明輸配電系統，由于聚乙烯是電絕緣性能***好的塑料，加上經過高分子交聯后成為熱固性材料，因此其電性能好，機械性能和耐熱性好。近二十年來，已成為中國中、高壓電纜的主導品種，產品適用于6——35KV的各個電壓級中它可分為：YJV-交聯聚乙稀絕緣聚氯乙烯護套電力電纜，YJV22-交聯聚乙烯絕緣鋼帶鎧裝高壓電纜，YJLV-交聯聚乙烯絕緣鋁芯鋼帶鎧交聯聚乙烯絕緣阻燃聚乙烯護套電力電纜
YJV32 YJV33交聯電力電纜執行標準：GB/T12706-2002
YJV32 YJV33交聯電力電纜使用特性
· 工頻額定電壓U0/U為6kv/10kv～26/35kv。
· 電纜導體的***高允許工作溫度：90℃。
· 短路時（***長時間不超過5s）電纜導體的***高溫度不超過2500C。
· 電纜敷設時環境溫度應不低于00C。
· 電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇
· 電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um）kv表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“***高系統電壓"的***大值。
YJV32 YJV33交聯電力電纜產品參數:
YJV-6kV | 交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJY-6kV | 交聯聚乙烯絕緣聚乙烯護套電力電纜 |
YJV22-6kV | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJV23-6kV | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
YJV32-6kV | 交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV33-6kV | 交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜 |
YJV42-6kV | 交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV43-6kV | 交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜 |
ZR-YJV-6kV | 交聯聚乙烯絕緣聚阻燃氯乙烯護套電力電纜 |
ZR-YJV22-6kV | 交聯聚乙烯絕緣阻燃聚乙烯護套電力電纜 |
ZR-YJV23-6kV | 交聯聚乙烯絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 |
ZR-YJV32-6kV | 交聯聚乙烯絕緣鋼帶鎧裝阻燃聚乙烯護套電力電纜 |
ZR-YJV32-6kV | 交聯聚乙烯絕緣鋼絲鎧裝阻燃聚氯乙烯護套電力電纜 |
ZR-YJV33-6kV | 交聯聚乙烯絕緣鋼絲鎧裝阻燃聚乙烯護套電力電纜 |
ZR-YJV42-6kV | 交聯聚乙烯絕緣粗鋼絲鎧裝阻燃聚氯乙烯護套電力電纜 |
ZR-YJV43-6kV | 交聯聚乙烯絕緣粗鋼絲鎧裝阻燃聚乙烯護套電力電纜 |
YJV32 YJV33交聯電力電纜規格說明
規格 | 絕緣厚度 | 護套厚度 | 電纜近似外徑 | 電纜近似重量 |
1*25 | 3.4 | 1.8 | 23.3 | 966 |
1*35 | 3.4 | 1.8 | 24.5 | 1107 |
1*50 | 3.4 | 1.8 | 25.8 | 1287 |
1*70 | 3.4 | 1.8 | 28.4 | 1540 |
1*95 | 3.4 | 1.9 | 29.4 | 1863 |
1*120 | 3.4 | 1.9 | 30.9 | 2355 |
1*150 | 3.4 | 2 | 33.2 | 2727 |
1*185 | 3.4 | 2.1 | 35.0 | 3156 |
1*240 | 3.4 | 2.2 | 38.7 | 3733 |
1*300 | 3.4 | 2.3 | 41.9 | 4524 |
1*400 | 3.4 | 2.4 | 45.3 | 5432 |
1*500 | 3.4 | 2.5 | 48.7 | 6588 |
3*25 | 3.4 | 2.4 | 44.7 | 3097 |
3*35 | 3.4 | 2.5 | 47.5 | 3576 |
3*50 | 3.4 | 2.5 | 50.6 | 4191 |
3*70 | 3.4 | 2.7 | 54.3 | 5056 |
3*95 | 3.4 | 2.8 | 58.2 | 6112 |
3*120 | 3.4 | 2.9 | 61.3 | 6979 |
3*150 | 3.4 | 3．0 | 65.5 | 8175 |
3*185 | 3.4 | 3.1 | 69 | 9513 |
3*240 | 3.4 | 3.3 | 74.3 | 11368 |
3*300 | 3.4 | 3.5 | 81.2 | 13888 |
