機車用電纜-WDZ-DCYJR-125

一、適用范圍

機車用電纜-WDZ-DCYJR-125采用低煙無鹵阻燃交聯聚烯烴絕緣，產品主要適用于交流額定電壓3kV及以下的機車車輛的電能傳輸，具有不錯的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

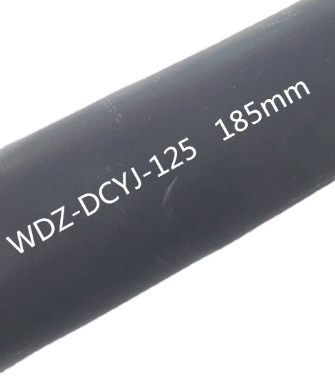

二、產品結構示意圖



三、使用特性

1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。

2、電纜長期允許工作溫度為：WDZ-DCYJR-125，WDZ-DCYJR/B-125產品為125℃；WDZ-DCYJR/B-150產品為150℃。

3、電纜較低使用環境溫度： WDZ-DCYJR-125產品應不低于-40℃；WDZ-DCYJR/B-125、WDZ-DCYJR/B-150產品應不低于-60℃。

4、電纜敷設的允許彎曲半徑：

電纜外徑（D）為20mm及以下時應不小于3D。

電纜外徑（D）為20mm以上時應不小于5D。

5、WDZ-DCYJR-125 型電纜可在油料污染的環境使用；WDZ-DCYJR/B-125、WDZ-DCYJR/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。

四、電纜的型號及規格

1、電纜的型號見表1

表1 電纜型號及名稱

序號	型號	額定電壓	名稱
1	WDZ-DCYJR-125	500V、750V、1kV、1.5kV、3kV	銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
2	WDZ-DCYJR/B-125	750V	銅芯耐熱125℃高度度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
3	WDZ-DCYJR/B-150	750V	銅芯耐熱150℃高度度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜

2、電纜規格見表2

表2 電纜的規格

序號	型號	額定電壓	規 格mm2
1	WDZ-DCYJR-125	500V	1，1.5，2.5，4
2	WDZ-DCYJR-125	750V，1.5kV，3kV	0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
3	WDZ-DCYJR/B-125	750V	0.5，0.75，1，1.2，1.5，2.0，2.5，4，6

五、代號名稱和含義見表3

表3 代號的名稱及含義

項目	代號	說明
系列代號	DC	機車車輛用電纜（電線）
產品特性	WDZ	無鹵低煙阻燃
絕緣材料	YJ	交聯聚烯烴
絕緣特性	B	高度度薄壁絕緣
耐熱特性	125	耐熱125℃
150	耐熱150℃
